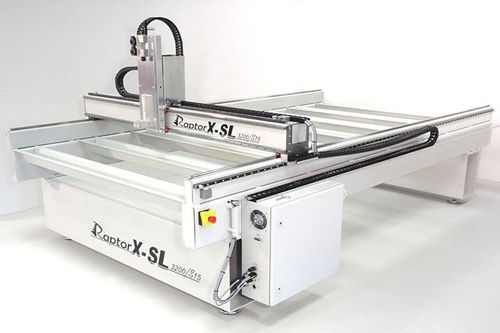

3轴数控铣床 RAPTORX-SL1200/S15立式龙门式用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 加工材料
- 用于铝, 用于木材, 大理石, 用于花岗岩
- 其他特性
- 高速, 高性能, 精准
- X轴
1,200 mm
(47.24 in)- Y轴
1,510 mm
(59.45 in)- Z轴
300 mm, 600 mm
(11.81 in, 23.62 in)- X轴进给速度
40,000 mm/min
(26 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- Z轴进给速度
40,000 mm/min
(26 in/s)- 放置精度
10 µm
- 总重量
780 kg
(1,719.61 lb)
产品介绍
RaptorX- SL数控铣床的应用范围非常广泛，因为它的工作面高度可以调节（可变桥架间隙：150毫米、300毫米或400毫米），加上Z轴的行程范围为300毫米（不需要额外费用）。
Z轴的稳定性非常好，使您可以像在平板材料上一样精确地加工大型三维物体。
将该系统作为等离子切割系统或水射流切割系统使用，可提供适当的附件。
可以加工高度达850毫米的工件（钢柜等）或高度达约400毫米的三维物体（使用400米长的铣刀）。
这种能力对于这种尺寸的机器来说是不寻常的，模具制造商通常使用分层结构的方法来生产大型三维物体。
考虑到我们在X轴上使用 "隐形 "电机的新工作理念，以及整个机器被证明的高性能，我们不必等待太久，行业内的模仿者就会尝试复制这种设计。
RaptorX-SL xyz工作台的优点
钢结构具有极高的抗扭稳定性，主要由热成型的钢型材组成，板厚可达6.3mm!
最高的稳定性。在Y轴中间100公斤的桥载下，2米宽的RaptorX-铣床（Y轴行程2010毫米）的桥载仅 "弯曲 "0.02毫米，即仅为200毫米！因此，即使是高达约70公斤的主轴或其他重型刀具或刀头也可使用，而不影响系统的精度
---
