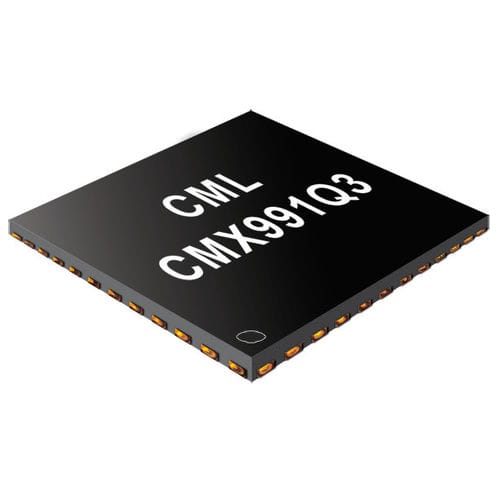

无线电收发器 CMX991

集成电路高性能双工

CMX991是一款单芯片、高性能、低成本的射频正交收发器，提供实现全功能无线电发射器和接收器所需的核心功能。 它的工作频率为100MHz至1GHz，其I/Q架构支持多种调制类型和带宽的单一无线电设计。 半双工的CMX991集成了Tx调制器、Rx解调器、中频PLL和中频VCO子系统，以便在实现完整的射频收发器芯片时最大限度地减少所需的外部电路。 用户选择的模式适合不同的应用要求。 Tx路径包括一个I/Q调制器，以准确地在中频产生调制，然后可以通过一个集成的图像剔除上变频系统转化为最终的射频频率。如果需要，I/Q调制器的中频输出也可通过外部电路转化为射频。 Rx路径包括一个集成的第一Rx混频器，有两个输出以支持两个外部第一中频滤波器的选择，然后是一个集成的2:1输入MUX，然后是VGA和宽带信号电平测量功能，以支持AGC的实施。 然后，第一中频信号被I/Q解调为零中频或混合为低中频输出。 CMX991提供差分和单端Rx输出选项和差分放大器，用于灵活的信号调节。 高性能（100MHz至1GHz）射频收发器 半双工操作 Rx。 - 带输出选择的射频混合器 - 第一中频输入选择 - 第1个中频可变增益放大器(VGA) - 第1个中频信号电平指示器(SLI) - 双模解调器 - 带差分输出的I/Q零中频 - 可选择的中频输出（450kHz或455kHz） Tx。 - I/Q调制器至中频
