通信调制解调器模块 DE9941A

数据UHFFSK

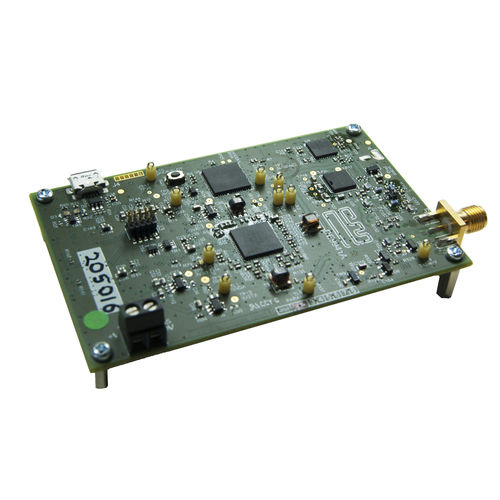

DE9941A 是一个紧凑型 UHF 无线数据调制解调器演示平台，采用 CMX994E 直接转换接收器、CMX998 笛卡尔反馈环路发射器和 CMX7364 高性能多模无线数据调制解调器。 评估平台外形小巧，只有信用卡大小，这是因为 CML IC 解决方案具有高度集成的特性，其软件定义架构允许使用单一硬件设计支持多种信道带宽（12.5/25/50kHz）和调制类型。虽然所使用的元件支持 100MHz 至 1GHz 的工作频率，但设计已针对 350-400 MHz 频段的工作进行了优化。 该电路板可用于演示多级 QAM、FSK 和 GMSK 类型调制的接收和发送性能。使用板载 ARM 主控制器，可以演示通过 USB 与主机 PC 连接的完整收发器，并提供脚本将电路板设置为收发器，以及运行误码率测试和仅在发射模式下运行。 完整的 UHF 调制解调器解决方案 板载 ARM 控制器，带脚本处理程序和 USB 接口 信用卡大小 - 87 毫米 x 55 毫米 用于信号查询的大量测试点 12.支持 5/25/50kHz 频道 支持 m-QAM 调制 在 50kHz 信道中为 192kbps 1 瓦发射输出 设计符合 EN 302 561 / EN 300 113 标准 VHF/UHF 调制解调器 工业物联网 遥测 SCADA 实时运动学 ...系统 卫星调制解调器（中频级）
