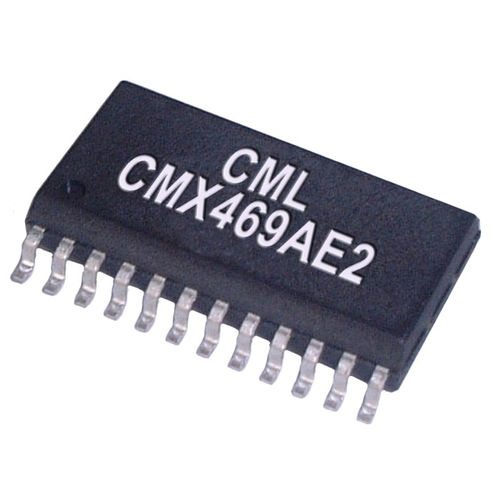

调制解调器集成电路 / 通信 CMX469A

数据IP用于工业

CMX469A 是 CMOS LSI 电路，可作为全双工 1200、2400 或 4800 波特 FFSK 调制解调器使用。 标记和空间频率分别为 1200/1800、1200/2400 和 2400/4800Hz。音调频率是相位连续的；转换发生在过零点。 共用的 Xtal 振荡器有两种时钟频率（1.008MHz 或 4.032MHz）可供选择，以提供波特率、发送频率以及 Rx 和 Tx 同步。 调制解调器包括用于载波检测和 Rx 时钟恢复的电路，这两个电路均可作为输出引脚使用。Rx、Tx 和载波检测路径包含一个带通滤波器，以确保提供最佳信号条件。 CMX469A 在不利的信号条件下具有高灵敏度和良好的误码率。 这款低功耗器件只需少量外部元件，采用小外形塑料 SOIC 和 TSSOP 封装。 特性 可选数据速率：1200/2400/4800 波特 全双工 FFSK 接收和发送带通滤波器 时钟恢复和载波检测功能 引脚可选的 Xtal/Clock 输入： - 1.008MHz 或 4.032MHz 控制简单：无需 µP 应用 无线电数据传输 PMR 和蜂窝无线电信号 自动车辆定位（差分 GPS）链路 便携式数据终端 个人/无绳电话 工业控制信号 电源要求 2.7 至 5.5 伏
