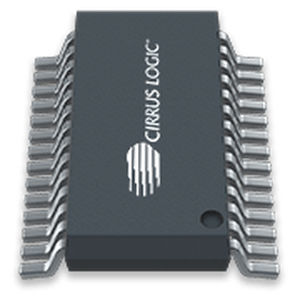

音频编解码器 CS4271

CS4271 是一款高度集成的音频编解码器，使用单端输入和差分输出架构，以实现高模拟性能，并借助片上振荡器、带软斜坡和零交叉的输出音量控制、可选数字滤波器响应和用于2.5 V 到 5V 逻辑电平直接接口的集成式电平移位器，最大化系统灵活性。片上振荡器帮助免除外部晶体振荡器电路需求，从而降低总体设计成本，并节约电路板空间。CS4271 会在缺少应用主时钟时自动使用片上振荡器，从而简化系统设计。 特性 完整立体声编解码器 24 位转换 系统采样频率高达192kHz 108 dB 模/数转换器动态范围 114 dB 数/模转换器动态范围 -98 dB 模/数转换器/-105 dB 数/模转换器 总谐波失真 (THD) + N 带软斜坡的输出数字音量控制 低延迟数字滤波器 可选数字滤波器响应 高通滤波器或直流偏移校准 单端输入架构 差分输出架构 片上振荡器 支持主要或备用模式操作 5Ｖ模拟电源 3.3V 或5 V 电源 支持2.5 V 到5.0 V 逻辑电平直接接口 与 CS4272 针脚兼容 封装：28 引脚 TSSOP；无铅组装 消费类和汽车 D 级可用性
