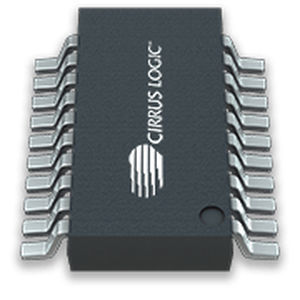

数字变换器 CS552 series

测量载荷泵式串行

高度集成的 Delta Sigma 模数 (A/D) 转换器 CS5521/22/23/24/28 系列采用电荷平衡技术，可实现 16 位 (CS5521/23) 和 24 位 (CS5522/24/28) 性能。模/数转换器是一种 2 通道 (CS5521/22)、4 通道 (CS5523/24) 或 8 通道 (CS5528) 器件。每种均包含低输入电流和斩波稳定式测量放大器。为允许 25 mV、55 mV、100 mV、1 V、2.5 V 和 5 V 的可选输入范围，模/数转换器包含 PGA（可编程增益放大器）。为适应基于地面的热电偶应用，此类器件包含电荷泵驱动器，可为片上放大器提供负偏置电压。除了数字滤波器外，此类设备还包含四阶Delta Sigma 调制器，可提供八种可选输出字速率。数字滤波器旨在在一个转换周期内确立完全准确性，并且当以低于 30 Hz 的字速率操作时，它们将抑制 50 Hz 和 60 Hz 的干扰。这些单电源产品是在过程控制应用中测量隔离和非隔离低电平信号的理想解决方案。 特性 低输入电流 (100 pA) 和斩波稳定式测量放大器 可扩展输入范围（双极/单极） 2.5 V VREF：25 mV、55 mV、100 mV、1 V、2.5 V、5 V 外部：10 V、100 V 宽 VREF 输入范围（1 V 至 5 V） 四阶Delta Sigma 模/数转换器 易于使用的 3 线串行接口端口 带转换数据 FIFO（先进/先出）的可编程/自动通道音序器 每通道的可访问校准寄存器 可与 SPI™ 和 Microwire™ 兼容 系统校准和自校准 八种可选字速率 高达 617 Hz (XIN = 200 kHz) 单转换置位 50 Hz/60 Hz ±3 Hz 同时抑制 单 +5 V 电源操作 负电源电荷泵驱动器 +3 V 至 +5 V 数字电源操作 低功耗：6.0 mW 封装：20/24 引脚 SSOP；无铅组装
