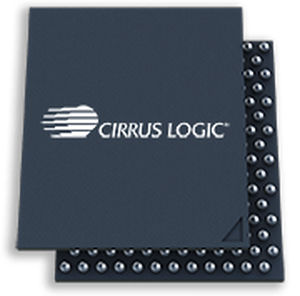

音频编解码器 CS47L90

CS47L90 是一款低功耗、高集成的智能音频编解码器，具有可编程的 975 MIP 构架七核数字信号处理器 (DSP)。CS47L90 可支持多音频并行，并率先为移动回放设备加入 Cirrus Logic SmartHIFI™。这一款带 4 声道模数转换器 (ADC)/8 声道数字麦克风 (DMIC) 的高性能 24 位高保真编解码器内嵌 SoundClear® 软件技术，可实现卓越出众的“永久在线、随时聆听”无缝多触发器话语检测功能，无需应用处理器保持唤醒状态，从而节省待机模式功耗。SmartHIFI 实现强大的数字信号处理器 (DSP) 处理和音频性能的独特结合，提供通常只见于高端音频设备的优质音频体验，但现已针对移动音频播放进行优化，同时最大程度地延长电池寿命。除了在 THD、SNR 等典型音频参数方面领先外，SmartHIFI 还具有可调音高保真滤波器、无抖动音频、高采样率和位深度支持（24/32 位，192 kHz）等高端功能。CS47L90 还具有多麦克风宽带降噪、高性能声学回音消除 (AEC)、语音增强和高级媒体应用功能。 特性 975 MIPS 构架，七核音频信号处理器 可编程宽频带，多麦克风音频处理 32 位音频播放支持 多达七个模拟或十个数字麦克风输入 多功能耳机/听筒/线路输出驱动器 数字脉冲密度调制 (PDM) 输出接口 低功耗、“永久在线”的语音触发性能 多声道异步采样率转换 四个全数字音频接口 灵活计时，来自 MCLKn、AIFn 或 SLIMbus 高级附件检测功能 多达 38 个通用 I/O (GPIO) 引脚上的可配置功能 传感器中枢功能，包含三个主 I²C 接口 集成稳压器和电荷泵 小型 173 球 WLCSP 封装，0.4 mm 球阵列 集成含 SmartHIFI™ 技术的多声道 24 位高保真 (HiFi) 音频中枢编解码器： 轻度失真，低功耗 32 Ω 下为 95dB THD+N 低噪音，127dB 耳机信噪比 (SNR) 专用音频 FLL 最大程度减少时钟抖动 高动态范围：115dB 耳机，相对于 1 VRMS 线性：>100dB THD 透明频率和相位响应 ±0.003dB 低耳机放大器输出阻抗即使在驱动复阻抗负载时仍然保持平坦 透明时域响应：专业音频高保真滤波器（基于 WM8741 专业音频数模转换器 (DAC)） 高采样率和位深度：24/32 位，192 kHz 播放 低耳机放大器输出阻抗：0.2 Ω
