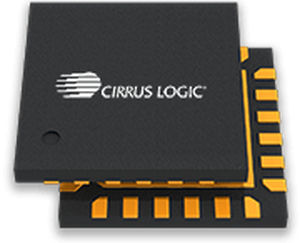

模拟集成电路片 CS5480

CS5480 属于用于电能计量的 CS548x/9x 系列高性能模拟前端解决方案，配备两个 (CS5490)、三个 (CS5480) 或四个 (CS5484) 24 位模拟数字转换器。以极低的价格提供高精度电能计量，以及芯片上电能计算和快速芯片上校准，可缩短产品开发周期。在电流传感器、串行通信和数字输出方面的灵活性确保了 CS5480 适合需要高精度电能计量的任何应用，同时价格非常低。 特性 出色的模拟性能，超低的噪声水平和高信噪比 在 4000:1 的动态范围内测得的电能计量精度为 0.1% 在 1000:1 的动态范围内测得的电流 RMS 计量精度为 0.1% 3 个独立的 24 位、4 阶Delta Sigma调制器进行电压和电流测量 3 个可配置的数字输出用于控制电能脉冲、零交叉或电能的方向 支持分流电阻、电流变压器 (CT) 和罗戈夫斯基 (Rogowski) 线圈电流传感器 过电流、电压骤降和电压浪涌检测 UART / SPI 串行接口 通过校验和和写保护实现对内部寄存器的保护 片上电压参考（典型值 25 ppm/°C） 采用 3.3V 单电源供电 低耗电量：< 13mW CS5480：4mm x 4mm 24 引脚 QFN 封装 片上测量/计算： 有功、无功和视在功率 有效值电压和电流 功率因数和线路频率 瞬时电压、电流和功率
