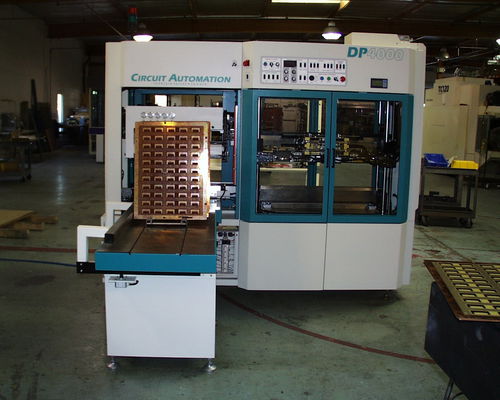

光敏树脂涂覆机 DP4000

PCB印刷电路板

DP-4000是一台两面的LPI涂布机。它可以使用与可印所有的屏幕 photoimageable焊剂面具。DP-4000是非常多才多艺的，以ISOprint系统为特色为 清洗屏幕和QC (善变的)技术墨水迅速转换的和 屏幕。DP-4000有三个操作范围：装载/卸掉的驻地、涂上的房间和控制板。装载/卸掉的驻地是盘区被安置在DP-4000里面的部分。涂上的房间从前面和后面是容易接近的通过玻璃门并且是盘区被涂上的部分。控制板在DP-4000的前面在涂上的部分上的。装载的驻地包括一个自动化的机架传动机、上部横切盘区钳位/指南，上部outfeed盘区钳位/指南和底截镶板指南。盘区钳位从机架在梭举电路盘区并且安置它。盘区在底截镶板指南，移动底截镶板指南和移动乘坐到左边放置在涂上的部分内的电路盘区。在涂层以后，梭退回盘区到卸载钳位，接它并且替换入机架。涂上的房间包括前面和后面打印头、驱动和支持系统打印头的和银幕框架。当盘区被放置在梭上由自动装卸机时，并且周期开始，梭搬到电路盘区涂上的部分的中心。
