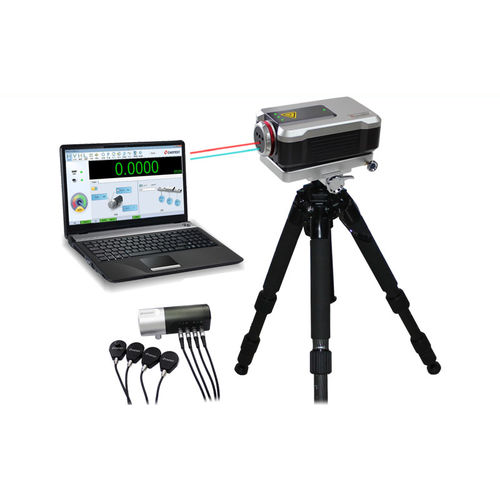

激光干涉仪 SJ6000

用于三维测量机校准亚纳米级位移测量

1. 产品简介 　　激光干涉仪以光波为载体，其光波波长可以直接对米进行定义，且可以溯源至国家标准，是迄今公认的高精度、高灵敏度的测量仪器，在高端制造领域应用广泛。 　　SJ6000激光干涉仪集光、机、电、计算机等技术于一体，产品采用进口高性能氦氖激光器，其寿命可达50000小时；采用激光双纵模热稳频技术，可实现高精度、抗干扰能力强、长期稳定性好的激光频率输出；采用高速干涉信号采集、调理及细分技术，可实现最高4m/s的测量速度，以及纳米级的分辨率；采用高精度环境补偿模块，可实现激光波长和材料的自动补偿；采用高性能计算机控制系统及软件技术，支持中文、英文和俄文语言，友好的人机界面、向导式的操作流程、简洁化的记录管理。 SJ6000激光干涉仪具有测量精度高、测量范围大、测量速度快、最高测速下分辨率高等优点，结合不同的光学镜组，可实现线性测长、角度、直线度、垂直度、平行度、平面度等几何参量的高精度测量。在SJ6000激光干涉仪动态测量软件配合下，可实现线性位移、角度和直线度的动态测量与性能检测，以及进行位移、速度、加速度、振幅与频率的动态分析，如振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等。 2.产品配置 　　SJ6000激光干涉仪系统具有丰富的模块化组件，可根据具体测量需求而选择不同的组件。主要镜组如下图所列，依次为线性镜组、角度镜组、直线度镜组、垂直度镜组、平面度镜组、自动精密转台。 其中，线性镜组为标配，由线性干涉镜、线性反射镜和夹紧孔座构成。可满足线性位移设备的定位精度、重复定位精度、反向间隙的测量与分析，以及反向间隙修正和螺距补偿。 二.工作原理 　　激光器发射单一频率光束射入线性干涉镜，然后分成两道光束，一道光束（参考光束）射向连接分光镜的反射镜，而第二道透射光束（测量光束）则通过分光镜射入第二个反射镜，这两道光束再反射回到分光镜，重新汇聚之后返回激光器，其中会有一个探测器监控两道光束之间的干涉（见图）。若光程差没有变化时，探测器会在相长性和相消性干涉的两极之间找到稳定的信号。 　　若光程差有变化时，探测器会在每一次光程变化时，在相长性和相消性干涉的两极之间找到变化信号，这些变化会被计算并用来测量两个光程之间的差异变化。 三. 产品功能特点 ◆精度高 　　SJ6000激光干涉仪以干涉技术为核心，其光波可直接对米进行定义。采用激光双纵模热稳频技术，可实现高精度、抗干扰能力强、长期稳定性好的激光频率输出；采用高精度环境补偿模块，可实现激光波长和材料的自动补偿；干涉镜与主机分离设计，避免干涉镜受热影响，保证干涉光路稳定可靠。 ◆功能广 ● 可实现线性、角度、直线度、垂直度、平行度、平面度、回转轴等几何参量的高精密测量； ● 可检测数控机床、三坐标测量机等精密运动设备其导轨的线性定位精度、重复定位精度等，以及导轨的俯仰角、扭摆角、直线度、垂直度等； ● 可实现龙门机床双轴同步测量； ● 可实现对机床回转轴的测量与校准； ● 可根据用户设定的补偿方式自动生成误差补偿表，为设备误差修正提供依据； ● 具有动态测量与分析功能，包括位移分析、速度分析、加速度分析、振幅和频率分析等，可进行振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等； ● 支持手动或自动进行环境补偿。 ◆软件强 ● 友好的人机界面； ● 丰富的应用功能模块； ● 向导式的操作流程； ● 简洁化的记录管理； ● 支持中文、英文和俄文界面； ● 支持企业专属模板定制。
