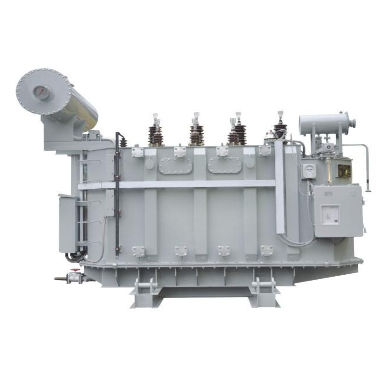

配电变压器 SZ11

浸没式油浸

1. - 铁芯 它是由超薄的优质冷轧晶粒取向硅钢片制成的，具有45°的全锥形连接。上方和下方使用D形轭铁。连接处由一整块形成。它的空载损耗可能减少5%。它需要小的磁化电流。铁芯与双组份H型环氧树脂胶水结合。其噪音比国内同类产品低5-1OdB。 2. - 线圈 线圈采用饼状结构。充分提高线圈匝间的电场强度和线圈的抗雷击能力；设置轴向缓冲块，保证四个轴向得到可靠的支撑。提高了抗突然短路的能力。同时，合理设置线圈的径向，保证油的循环和线圈的冷却，提高产品的过载能力；在设计中，对不平衡的安匝进行修正，以验证导体的径向、轴向应力强度和短路的电动力，从而实现可靠、可行的批量生产。 3. - 总结 本公司生产的35KV SZ11产品，设计先进、科学。它的材料、结构和技术水平都比传统产品有很大的提高。其抗雷电冲击、抗短路、抗过载能力达到国内先进水平。
