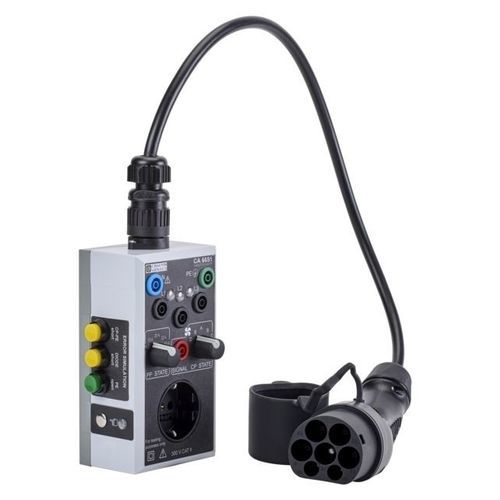

电气转换接头 CA 6651

测试充电站

用于电动汽车充电站的CA 6651测试适配器使用简单。它可以串联在充电站的输出端上，并允许你进入2型插座上的各个测量点，进行电气测试。CA 6651可以首先用于执行以下测试。 - 功能测试，检查PE保护导体是否正确连接到大地，相位是否存在 - 验证电动汽车充电站的安全性；要做到这一点，需要将适配器与多功能测试仪（如CA 6117、CA 6131、CA 6133或MX 535）一起使用：电源测试、接地测试、RCD测试、绝缘测量 然后，CA 6651通过模拟车辆的各种状态来检查充电站是否正常运行：连接、未连接、充电等。 为了检查信号在充电站和CA 6651之间是否正确传输，需要使用手持示波器，如Handscope（信号波形、振幅、脉冲宽度等）。 亮点 - 用于配备2型电缆的3型交流充电站的测试适配器 - 模拟车辆状态（CP信号）。 - 在13至63A的不同充电电流之间切换（PP状态）。 - 连接查看信号（CP）的状态 - PE预测试，检查与PE接地有关的危险电压是否存在 - L1/L2/L3相的存在由3个LED灯显示
