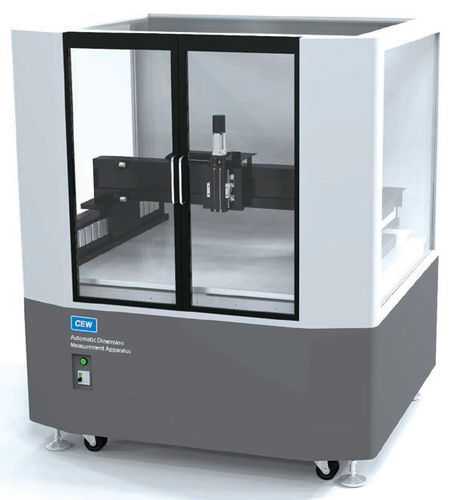

形状测量机 GS2-HLS6560

维度光学高速

自动尺寸测量设备 通过CCD相机进行二维测量的专用测量装置。用于测量液晶显示器的偏光板、导光板、背光单元的反射分散板、透镜板等片状或板状物的外部形状、线条、表面尺寸。此外，还可用于测量其他平面物体，如印刷板、印刷基材、以及其他许多金属、塑料、橡胶、海绵等物品（为了更精确地测量，可采用半自动测量）。 即使放大倍数、相机安装角度、光学图像失真等发生变化，也能保持测量精度。 测量结果以CSV格式输出，可兼容Excel。 高速自动尺寸测量设备 型号： GS2-HLS6560（650×600mm） 具有革命性的速度和精度!将改变您对二维测量设备的体验! 特征 1)高速运动 ・使用能够以1m/s的速度移动的直线电机。 2）教学功能提升 基于图标的用户界面，易于理解 ・通过上传工作蓝图，准确显示当前位置。 3)高精度 使用CCD 1/1.8英寸（200万像素）和强大的远心镜头。 项目GS2-HLS6560 外形尺寸（W×D×H）-1050×1280×1260mm※1 重量-400kg ※1 测量范围 - 650×600mm 驱动源（X×Y）-直线电机 编码器（X×Y） - 线性编码器。 最大高度 - 30mm 控制分辨率（X×Y） - 0.5µ 控制分辨率(Z)-0.04µ。 重复定位精度--±1µm。 最大速度 - 1000毫米/秒 分辨率 - 2.2um/pix ※2 视野 - 3.52 x 2.64mm ※2。
