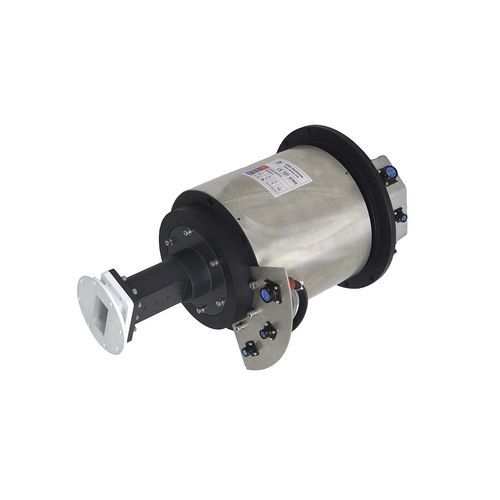

RF通道式集电环 ECN000-26P-01R功率和信号传输同轴高频率
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 功率和信号传输
- 其他特性
- 同轴, 高频率, RF 通道式, 电导式
- 电压
最多: 250 V
最少: 0 V
- 主电流
1 A, 40 A
- 转速
最多: 50 rpm
(314 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 触点数量
27 unit
产品介绍
波导滑环又称波导旋转接头，是专门为微波传输而开发的。它具有高频带宽和高功率传输能力。最高频率可达 94GHz。它可提供 1 个独立的波导传输通道，也可用作导电滑环，实现波导、同轴、功率和精密信号等的同时传输。
- 电流：4*40A、10*1A、12*1A、1*波导
- 电压：0~250VAC/VDC
- 电气噪声：≤30mΩ（50rpm）
- 介电强度
≥1500V@50Hz（电源）
≥500V@50Hz（信号）
- 隔离电阻：500MΩ@500VDC（电源） 100MΩ@500VDC（信号）
- 接口类型 ：CPR284G(EIA RS-271A)
- 频率范围：2.7~2.9 千兆赫
- 最大峰值功率：1.0MW
- 最大插入损耗：0.2dB
- 驻波比最大值：1.2
---
