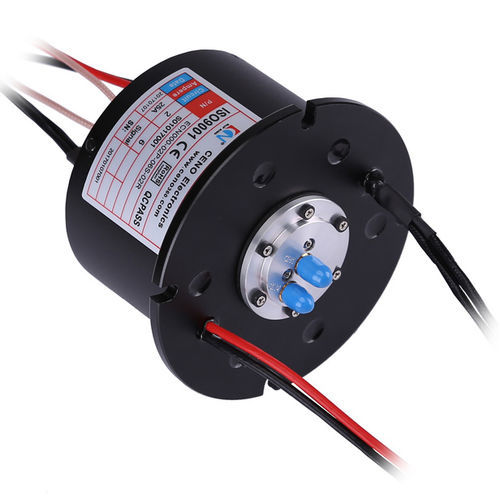

RF通道式集电环 ECN000-02P-06S-02R信号传输工业未指定
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 信号传输
- 应用
- 工业
- 材质
- 未指定
- 其他特性
- 同轴, 高频率, 纤刷, RF 通道式
- 电压
48 V
- 主电流
25 A
- 转速
最多: 50 rpm
(314 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 触点数量
8 unit
产品介绍
射频旋转接头的设计采用了高频信号趋肤效应原理和同轴电缆的结构模拟。为确保射频旋转接头对高频信号的低损伤和可靠传输，CENO 在射频旋转接头内部关键接触点采用进口高弹性耐磨材料，并对其表面进行特殊电镀处理。它是一种将高频信号从静止部分传输到旋转部分的连接器装置。
- 电流：2* 25A，6*信号
- 隔离电阻：300MΩ@300VDC
- 介电强度 ：
≥300V@50hz（电流）
≥200 V@50hz（信号）
- 电气噪音：≤70mΩ（50rpm）
- 触点材料：贵金属
- 工作温度：-40℃~+80
- 射频通道数：2
- 频率范围：DC-5GHz
- 插头丢失和更换
≤0.25dB(0.05)
≤0.3dB(0.15)
- 接口类型：3.5mm-f SMA(50Ω)
---
