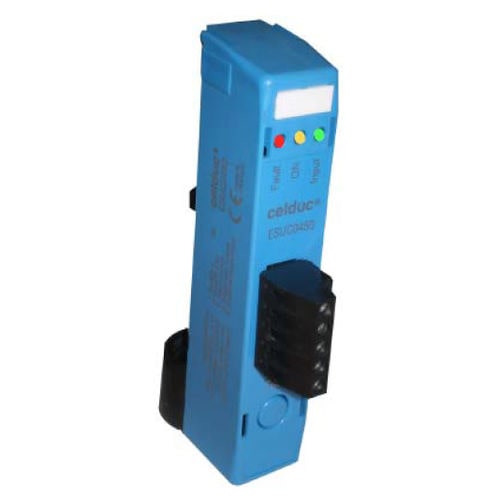

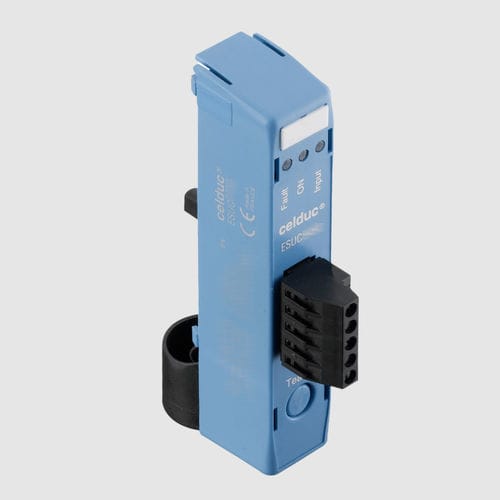

电流监控模块 ESUC series

电流监控的新选项：ESUC 模块 ESUC 基座是 celpac® 2G 系列的选件。 该可选模块可直接插入 SU / SUL 固态接触器，并永久测量负载电流。 这可以同时进行多达 5 个加热元件的诊断。 电流范围：2-40A 控制：8-32VDC 电流值与初始化期间通过 “教” 按钮或 “外部 Teach” 输入存储的参考值进行比较。 如果操作员按下教导按钮至少 3 秒，或者外部教导输入至少为 3 秒，设备将记录电流值 Iteach，并将高电流阈值设为 Iteach + 16%，低电流阈值设为 Iteach — 16%。 如果电流在基准值 (+ /-16%) 之外变化，模块会检测出故障 (部分负载故障或过载)。 同时，该模块监控网络故障（无控制电流）或晶闸管故障（无控制电流）。 如果出现故障，输出状态表示延迟较小（最大 100ms）后出现问题。 3 个 LED 显示不同的配置和状态。 2 报警限制 0,84 * Iteach 和 1,16 * Iteach (+ /-16%) 可能的检测： -开路负载 -开路电源 -部分负载中断 -SSR 短路 -过载 (部分负载短路)
