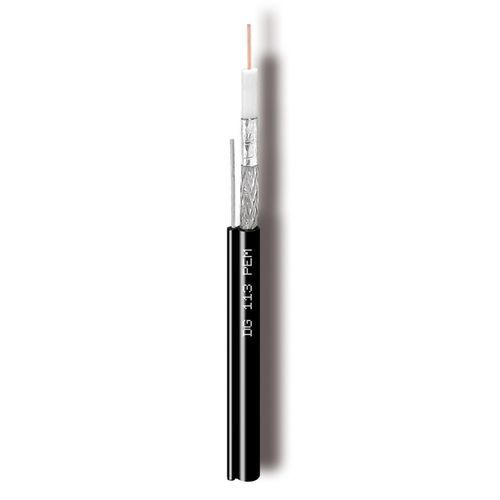

同轴电缆 DG113PEM

数据电视天线绝缘

- CPR 级，符合 UE 305/2011 (DoP) 标准：Fca - 可用性：按需提供 - 符合标准：EN50117-10-2 - 火灾反应：EN50575 结构数据 ： - 内导体 ：直径 : 1,13 - 材料：铜 - 电介质 : 直径 mm : 4,80 - 材料： PEG - 薄膜箔层：材料：APA - 编织层：材料：铜锡 - 编织层光学覆盖率：%：72 - 编织层上的直径 ：直径 : 5,30 - 外护套 ：直径 : 6,8x11,2 - 材料：PE 物理数据 ： - 铜含量 : kg/km : 19.2 - 电缆重量：千克/千米：60.3 - 最小弯曲半径 x 1/n : mm : 35/70 - 最大拉伸强度：N：150 电气数据 ： - 阻抗：欧姆：75±3@200 兆赫 - 电容 (@1kHz) : pF/m : 52 ± 2 - 速度比：%：85 - 衰减（20°C 时）： - 5 兆赫时：分贝/100 米：1,6 - 10 MHz 时：dB/100 米：2.3 - 30 兆赫时：分贝/100 米：3.2 - 50 兆赫时：分贝/100 米：4.1 - 200 兆赫时：分贝/100 米：8.0 - 300 兆赫时：分贝/100 米：9.8 - 470 兆赫时：分贝/100 米：12.4 - 在 862 兆赫：分贝/100 米：17.1 - 1000 兆赫：分贝/100 米：18.5 - 在 1750 兆赫：分贝/100 米：24.9 - 2150 兆赫：分贝/100 米：27.9 - 2400 兆赫：分贝/100 米：29.6 - 3000 MHz 时：dB/100 米：33.4 - 结构回波损耗 (SRL) ： - 5 - 470 MHz 时： dB : >30 - 470 - 1000 兆赫：分贝： >28 - 1000 - 2000 兆赫：分贝： >26 - 2000 - 3000 MHz 时：分贝： >22 - 传输阻抗 (Zt) ：A 类 - 5 - 30 MHz : mOhm/m : 95 - 1000 - 2000 MHz 时：分贝： >85 - 在 2000 - 3000 MHz 时：dB：>75 - 直流导体内部/外部电阻：欧姆/千米：18.0 / 13.9 - 环路电阻：欧姆/千米：31.9 - 外鞘绝缘电压（火花测试）：千伏：5.0 - 最大电流 (Ieff) ：A : 8
