铸铁立柱夹具 CL-500300600-FTBM-50
模块化

铸铁立柱夹具
铸铁立柱夹具
铸铁立柱夹具
铸铁立柱夹具
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术参数
铸铁, 模块化

产品介绍

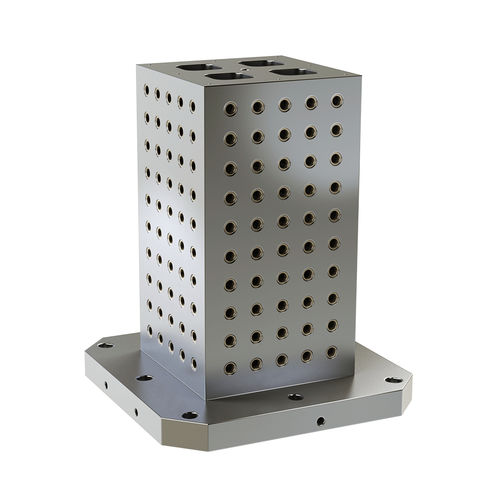

四面工具块 — 模块化,重型5/8 "(500mm) 模块化夹具 新产品! 用于卧式加工中心的精密刀具块,采用我们的重型 (5/8-11) 模块化系统。 一体式铸铁结构提供卓越的精度、尺寸稳定性和减振功能。所有四个面均经过精加工,达到严格的公差,并符合底座,多用途孔网格间距在 0.0008 英寸的真实位置。 通用安装孔适合几乎任何英寸或公制槽间距。 此处所示的工具块适合 500 毫米方形托盘。 这些工具块具有四个相同的面,非常适合在托盘上装载大量中型部件。 标准系统 MF50 刀具板或刀块上的每个多用途孔顶部都有一个5/8 "ID 衬套,下面有一个5/8-11 螺纹刀片。 多用途孔位于精确的 2.00" 网格图案中,在真实位置的 ± 0.0008 英寸内间隔。 定位螺钉,具有精密接地肩部,用于同时定位和固定。 双安装功能使 JIS 安装(从两个参考边缘定位)和 DIN 安装(从中心孔和径向孔定位)具有出色的精度。 有关 DIN 安装,请参阅以下相关产品以了解托盘夹具钥匙。 通用安装孔适合几乎任何英寸或公制槽间距。 车身 > 灰铸铁,美国美国工人协会第 45 级。 衬套 > 高碳钢,热处理。 螺纹刀片 > 钢。 符合 DFARS 和 RoHS 标准。

---

PDF产品目录

CARR LANE MANUFACTURING CO. 的其他产品

Modular Fixturing - Heavy System MF50 (5/8")
