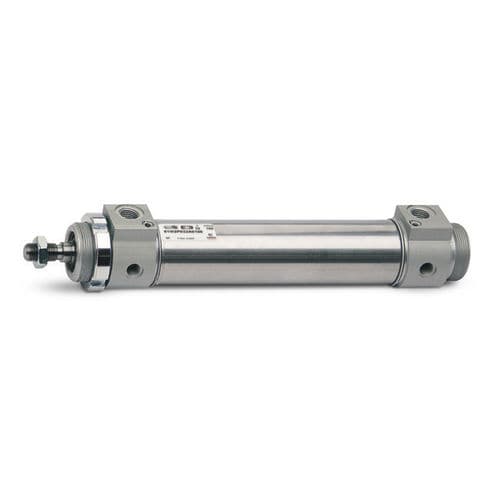

气缸 42 series
磁性活塞式双作用单作用

气缸
气缸
气缸
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
气动
所用技术
磁性活塞式
配置
双作用, 单作用
材料
不锈钢, 铝制
其他特性
紧凑型, 可调节阻尼, 法兰, 洁净设计
运行行程

最多: 1,000 mm
(39.37 in)

最少: 10 mm
(0.394 in)

压力

最多: 10 bar
(145 psi)

最少: 1 bar
(14.5 psi)

速度

最多: 1,000 mm/s
(3.28 ft/s)

最少: 10 mm/s

环境温度

最多: 80 °C
(176 °F)

最少: 0 °C
(32 °F)

产品介绍

42 系列气缸缸筒和两端盖采用机械滚压封装.能在较为苛刻的环境下使用.缸径从 32 至 63 mm 共四种。 气缸的活塞上装有一个永磁铁.通过安装磁性接近开关.可得到活塞的位置信号。气缸端盖均装有可调气缓冲装置以及机械缓冲垫.以使活塞到达终端时只产生较小噪音。 注: 1. 安装附件及磁性接近开关需单独订购 2. 磁性接近开关请参阅 1/9.05.01 页 3. 单作用气缸最大行程为 75 mm 4. 单作用气缸最小行程为 10 mm 结构形式 - 法兰式 与介质接触的材料 - 单作用和双作用 材料 - 铝合金端盖,AISI 304 不锈钢缸筒,轧辊 AISI 420B 不锈钢活塞杆,丁腈橡胶密封件 安装方式 - 前法兰,后法兰,脚架,前耳轴,后耳轴,螺纹销 介质 - 洁净空气,不需润滑。如使用了油雾润滑,应不间断的使用油雾润滑(建议使用 ISO VG32 润滑油)
