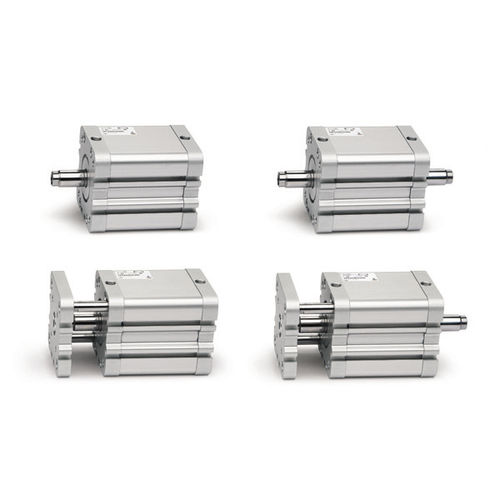

紧凑型油缸 32 series气动磁性活塞式双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 所用技术
- 磁性活塞式
- 配置
- 双作用, 单作用
- 材料
- 不锈钢, 阳极氧化铝
- 规范
- ISO 21287
- 其他特性
- 紧凑型
- 运行行程
最多: 500 mm
(19.685 in)最少: 5 mm
(0.197 in)- 压力
最多: 10 bar
(145 psi)最少: 1 bar
(14.5 psi)- 速度
最多: 1,000 mm/s
(3.28 ft/s)最少: 10 mm/s
- 环境温度
最多: 80 °C
(176 °F)最少: 0 °C
(32 °F)
产品介绍
32 系列气缸的安装尺寸符合 ISO 21287 标准，是一种紧凑型的带磁传气缸，轴向尺寸 小、通用性很强，且可使用符合 ISO 15552 标准的安装附件。缸筒由铝型材制成，具有很好 的刚性，缸径从 20 至 100 mm 共八种，有单作用和双作用两种工作方式，气缸内均无可调 气缓冲装置。气缸的三边均有两根相互平行的 T 型槽，可以直接安装磁性接近开关。
注：1. 安装附件及磁性接近开关需单独订购 2. 磁性接近开关请参阅 1/8.05.01 页 3. 单作用气缸的最大行程为 25 mm 4. 防旋转气缸的最大行程为 100 mm
材料 - 铝合金型材缸筒，阳极氧化铝合金端盖和活塞，辊轧 AISI 303 不锈钢活塞杆，聚氨酯密封件
安装方式 - 借助端盖上的螺纹孔
法兰，脚架，耳轴
介质 - 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
