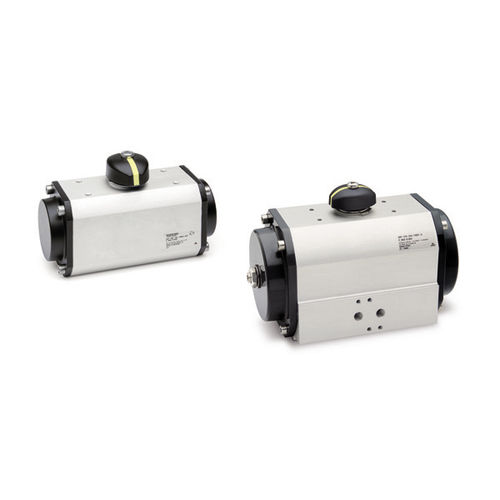

气动阀门执行器 ARP series90°齿条齿轮双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 位移形式
- 90°
- 所用技术
- 齿条齿轮
- 配置
- 双作用
- 其他特性
- 用于蝶形阀, 阳极氧化铝, 滚珠式, ATEX, VDI/VDE 3845, 回动弹簧
- 扭矩
最少: 9 Nm
(6.64 ft.lb)最多: 4,800 Nm
(3,540.3 ft.lb)- 压力
最少: 2 bar
(29 psi)最多: 10 bar
(145 psi)- 环境温度
最少: -30 °C
(-22 °F)最多: 100 °C
(212 °F)- 旋转角度
90 °
产品介绍
ARP 系列旋转驱动器用于过程控制行业.驱动蝶阀或球阀的打开和关闭。
ARP 系列共有 13 种规格.可满足过程控制行业中绝大多数的应用。通过调节驱动器两端端盖上的螺钉.可使驱动器在打开和关闭的位置上作 ±5° 的调整。
所用规格的驱动器都符合 ATEX 认证.电磁阀的安装接口符合 Naruma VDI/VDE 3845 标准；过程控制阀的安装法兰接口符合 ISO 5211 标准。
结构形式 - 齿轮齿条型
与介质接触的材料 - 单作用（弹簧复位），双作用
材料 - 拉伸铝型材壳体（除 ARP400 型），压铸铝端盖、活塞、齿条，镀锌钢齿轮，聚甲醛导向部件，丁腈橡胶密封件
安装方式 - 通过螺栓、螺母直接安装于阀门的法兰上，或通过安装附件安装 *
介质 - 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
备件 - - 滑动部件及密封件套件 - 将双作用驱动器改制成单作用驱动器的套件
