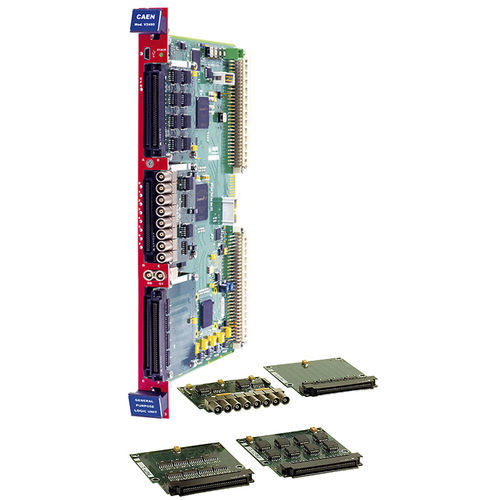

内置I/OPLC V2495

用户可定制的 FPGA 单元 LVDS/ECL/PECL 输入（差分） 64 个输入端，可扩展至 162 个（带 32 个输出端） 32 个输出，可扩展至 130 个（带 64 个输入） 32 个独立的可编程门电路和延迟发生器 3 个用于插接板的扩展插槽 微型 USB 2.0 连接 概述 V2495 是一个通用的可编程 FPGA 和 I/O 单元，安装在一个 1 单元宽的 VME 6U 模块中。该电路板是实现数字功能（如巧合、触发逻辑、门和延迟发生器、输入/输出寄存器等）的合适解决方案。 V2495 的结构基于用户 FPGA（Altera Cyclone V 5CGXC4，50K 逻辑元件），它与前面板 I/O（多达 162 个输入和 130 个输出）和内部本地总线直接连接。 V2495 可通过 VME 总线或直接通过前面板上的 Mini-USB 接口进行 "即时 "控制和编程。免费提供的软件工具可轻松上传用户 FPGA 上的定制固件。 V2495 还有 32 条内部延迟线，可用于生成可编程门和延迟信号。通道接口可自由扩展，最多可添加三个独立的搭铁板（有 3 个扩展插槽与用户 FPGA 连接），在五种可用类型中进行选择： A395A 32 个 LVDS/ECL/PECL 输入通道 A395B 32 个 LVDS 输出通道 A395C 32 个 ECL 输出通道 A395D 8 个 NIM/TTL 输入/输出通道 A395E 8 个 16 位模拟输出通道 因此，Mod.V2495 最多可实现 194 个 I/O 通道。
