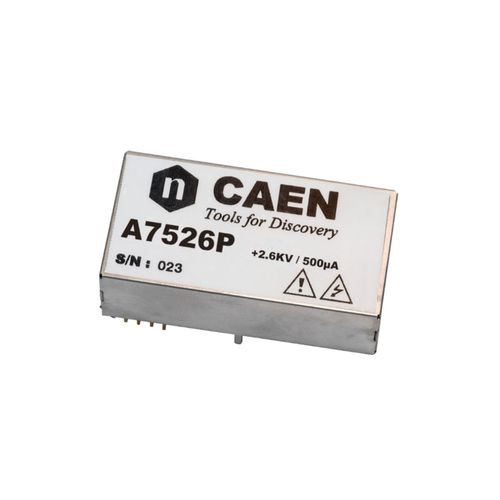

供电模块 A7526

效率高 2600 V/500 µA 输出范围 可提供正极性或负极性 紧凑型封装：29x54x16 立方毫米（宽x长x高） 概述 A7526 是一款高效率、低噪声的单通道高压 DC/DC 转换器，采用 PCB 安装形式。当采用 +12 V 输入时，它可提供 0 至 2600 V 的可编程和可监控输出电压。它既可提供正输出电压，也可提供负输出电压。输出电压由 0 至 +2 V 外部电压 (Vset) 调节。电路板具有过流保护功能：如果电流大于 Iout 最大值，模块不会损坏。 凭借出色的稳定性和特殊的设计，A7526 电源可在恶劣的环境和剧烈的温度变化下工作。 该模块采用 FR4 印刷电路板，涂有涂层，装在 DC01 钢盒中。可根据要求提供 CAD Altium 库组件和 3D 步进模型。 过流检测 如果通道试图获得大于 Iset 的电流，则会改变输出电压，使电流保持在 Iset 限制以下。通道的行为类似于电流发生器。 技术规格 包装 材料：DC01DC01；尺寸：宽：29 毫米；长：54 毫米；高：16 毫米 通道数 - 1 最大输出电流 (Iout) - 500μA @ ±2600 V 500μA @ ±2600 V 输出电压 (Vout) 0 ÷ ±2600 V 触点引脚 公头条形针座；2.54 毫米步距；磷青铜；UL94V0 绝缘体 保护 - 过电流、短路、火花和湿度 过流、短路、火花和潮湿 工作温度 -55°C ÷ +80°C 存储温度 -55° C ÷ +85° C 输出纹波（满载）- 典型值 5mVpp，最大值 10mVpp 典型值 5mVpp，最大值 10mVpp 效率 >55% @ 输出电压 2500 V（-20° C ÷ +70°C）
