SY4527 系统是新系列电源系统的完整实验版本,代表了 CAEN 在高压和低压电源方面的最新建议。该系统为发电和配电提供了一种全新的方法,可在同一主机中容纳多种不同功能的板卡,如高压/低压板卡、通用 I/O 板卡(温度、压力监控器等)和分支控制器,后者用于控制其他远程发电机和配电器。模块化、灵活性和可靠性是其设计的关键点,使该模块能够满足各种实验条件下的要求。主机安装在一个 19 英寸宽、8U 高的欧式机械机架中,包括四个主要部分:
电路板部分,有 16 个插槽,用于放置电路板、分配器和分支控制器;"低成本 "版本有 10 个插槽(新版)
风扇托盘区,6 个风扇排成两排,可编程调节转速;
电源部分,包括主电源和最多 3 个电源单元;
CPU 和前面板部分,包括所有接口设施。

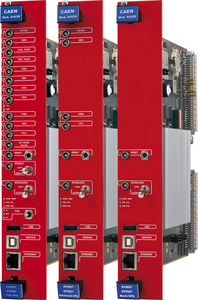

CPU 控制器有 3 个不同版本:基础版、高级版和完整版。
基础版提供所有通信接口、复位控制、互锁控制和状态 LED 指示灯。
高级版还提供波束握手管理连接器(CH-ON、GEN、VSEL、ISEL)。
完整版提供全套面板连接器、ENABLE 控制部分和风扇速度控制。
---
