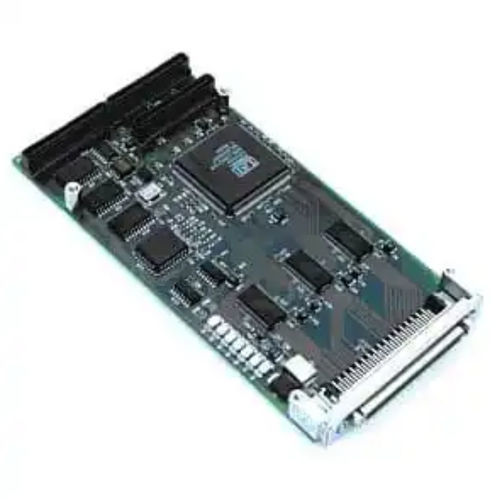

存储控制卡 PMCSCU2a

PCI 总线SCSI

使用 53C895A Wide Ultra 2 SCSI LSI Logic SCSI 控制器，具有超大 944 字节 FIFO，速度高达 80MB/秒，支持宽幅和窄幅 SCSI，自动检测 LVD 或单端 SCSI，主动 SCSI 终端，驱动长达 12 米的电缆，支持闪存 BIOS。 有关后部 I/O PIM 模块和载体，请参阅附件。 主要功能 在宽 LVD SCSI 总线上同步执行 SCSI 数据传输，速度高达 80Mbytes/秒。 在单端模式下同步传输 SCSI 数据，速度可达 Ultra SCSI。 SCSI 电缆总长度可达 12 米（在点对点解决方案中，电缆可能更长）。 在宽总线上支持多达 15 个外围 LVD SCSI 设备。 超大的 816 字节 DMA FIFO，提高了总线与总线之间的速度匹配。 在数据突发时可容纳额外数据。 以 Ultra2 SCSI 速度为大数据块传输提供更好的支持。 允许芯片处理整个磁盘扇区。 在 PCI 总线上支持高达 512 字节的突发。 31 级 SCSI 同步偏移。 提高同步传输速度，以匹配 Ultra2 SCSI 传输速度。 PCI 功能 作为一个负载直接连接 PCI 总线。816 字节 DMA FIFO，提高了速度匹配。具有完整的 32 位 PCI DMA 总线主控功能。符合 PCI 2.1 规范。支持 33MHz PCI 总线零等待状态操作。支持 132MBytes/sec 的最大突发传输速率。支持 PCI 扩展访问周期。 SCSI 功能 包括用于存储 SCSI SCRIPTS™ 指令的 4K 字节内部 RAM，可减少或消除 PCI 总线上的指令获取。 预取多达 8 个字的 SCSI SCRIPTS 指令，减少 PCI 总线开销。
