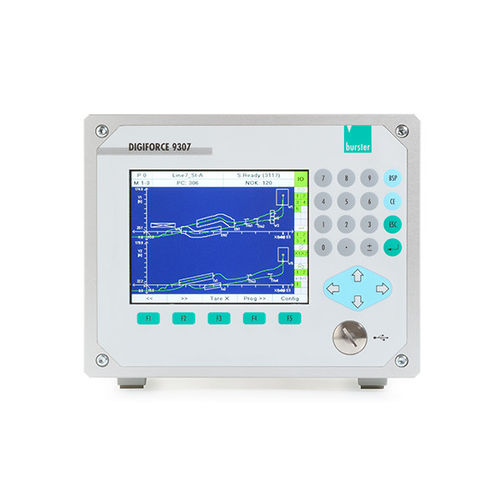

电气设备诊断系统 DIGIFORCE® 9307

DIGIFORCE® 9307 压配和接头监测 DIGIFORCE® 9307 监测需要证明两个或多个测量量之间精确定义的功能关系的过程。在生产过程或后续功能测试中同步记录这些测量值，生成测量曲线，然后使用图形和数学评估技术对曲线进行评估。经过内部评估后，测量曲线和计算出的评估结果将在彩色显示屏上直观显示，并通过外部控制接口输出。强大的实时操作系统对控制器中的流程进行了优化，以实现极快的评估周期：通常只需 15 毫秒即可得出全局 OK 或 NOK 评估结果，然后由上一级控制器进行分析。 DIGIFORCE® 9307 还提供阈值、X 型或 Y 型梯形以及包络线等图形评估元素，此外还可通过数学运算将图形工具中的单个评估结果进行组合，从而为各种信号曲线提供更大的分析灵活性。 DIGIFORCE® 在过程控制方面的应用非常广泛，包括监控连接、铆接或粉化等过程，或检查扭矩曲线，例如铰链或高质量旋转控制器。即使是复杂的信号/时间曲线（如压力曲线、泄漏等），也可以使用多种评估技术进行监测。 相对于一个共同的 X 变量，最多可同时记录两个 Y 变量（Y1 和 Y2），这使得许多应用可以使用一个 DIGIFORCE® 控制器监控两个同步过程。 此外，该功能还可用于评估具有三个过程变量的应用，例如力/位移曲线和起重电磁铁的相关电流消耗。虽然 DIGIFORCE® 被广泛应用于自动化生产领域，但它同样适用于手动工作站，例如在使用手动压力机进行装配时监控力/位移，或在货物入库时进行随机抽查。 特点 通过创新的评估元素窗口、阈值、梯形、包络线和数学运算实现全面的过程监控 10 kHz 采样率下可达到 0.05 % 的高测量精度 通过一系列现场总线接口实现灵活的过程集成 同时监控两个同步过程 动态测量的超快评估和数据传输 标配以太网、USB、RS232 最多 128 个测量程序，适用于多种部件 传输过程、部件和工人数据 使用 Δt、ΔX、ΔY 组合进行智能信号采样 通过毛刺 TEDS 自动识别传感器 DigiControl PC 软件具有强大的过程数据记录功能
