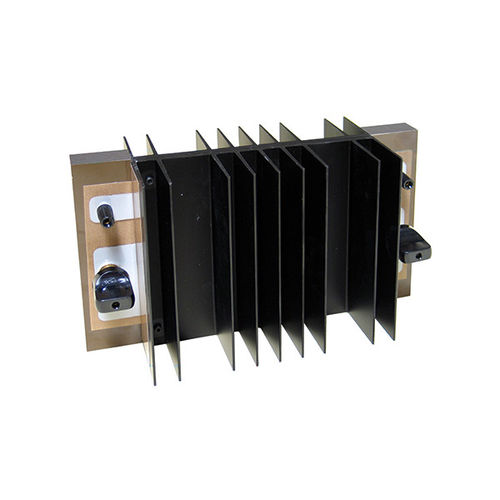

功率电阻 - 1282
1282 型测量电阻与高质量数字电压表配合使用,用于高精度测量直流和交流电流,最大电流可达 200 A。紧凑的设计和良好的技术数据,特别是极好的温度稳定性和长期稳定性,使这些电阻器可以普遍使用。
典型的应用领域包括广泛的可靠性测试。重复测量可提供有关元件、设备和系统质量水平的信息。
在精密电阻和校准电阻中已经得到验证的技术,尤其是确保热能微妙耗散的技术,已经应用到精密高负载测量电阻中。它们采用 4 线制技术制造。电压通路根据客户指定的标称值和公差等级(0.02 %,参考温度 = 23 °C)进行校准。
在负载情况下,测量电阻的温度会升高。大型散热片可确保良好的散热效果。1282 型的热阻为 1 K/W,即每提供 1 瓦功率,电阻器的温度就会升高 1 K。
所有性能和极限值 - 见后面的图表 - 均与所使用的 MANGANIN® 电阻器材料有关。在安装时,如果通风和冷却条件不佳,则必须考虑相应的负载情况。保证低热电电压的铜端子构成电位抽头,而电流则通过根据最大功率确定尺寸的螺丝端子提供。
特点:
-- 额定负载 20 W
-- 生产范围 1 mΩ ... 100 mΩ
-- 采用 4 线制技术设计
-- 误差容限 0.02
-- 适用于技术频率 50 Hz
