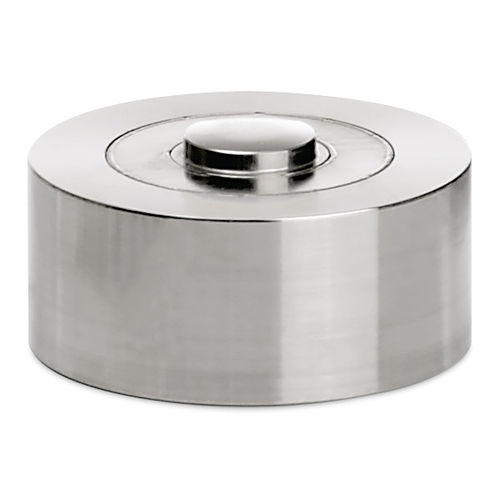

压缩型负荷传感器 8526

按钮型应变式1mV/V

压力传感器 - 8526 8526压缩力传感器由于其紧凑的几何形状和底部的三个安装孔，适用于不同的应用区域。其广泛的测量范围从0 ... 100 N到0 ... 1MN允许覆盖从实验室到重工业应用的各种测量任务。 集成的施力旋钮使待测力的应用变得简单且过程安全。在施力过程中，与测量轴偏离不超过3°的角度误差对测量信号只有轻微影响。为了达到理想的测量精度，传感器必须安装在硬度至少为HRC60的地面接触面上。 8526压缩力传感器配备了一个内部弯曲的膜片，上面安装了应变片。当一个压缩力被施加到传感器上时，膜片会发生弹性变形，并将其机械应力传递给应变片。这些反过来又反应出它们的欧姆电阻的比例变化，可以用一个合适的测量放大器或显示单元来评估。 特点 测量范围从0 ... 100 N到0 ... 1 MN 极为紧凑的设计 用于静态和动态测量 3个螺纹孔，便于安装和连接电缆，适合拖链使用 保护等级IP64 相对线性偏差：≤±0.1 % f.s. 标准化特征值 可选的爆破器TEDS
