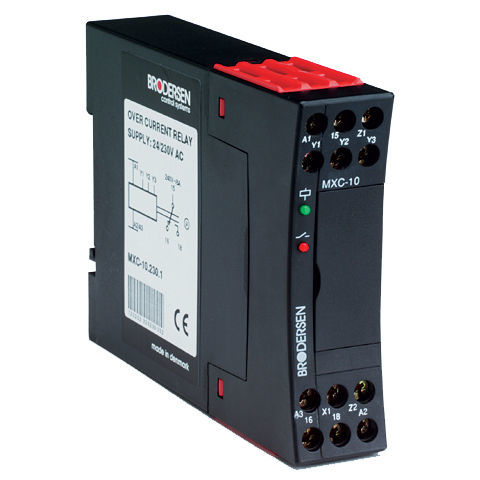

Brodersen 的 MXC-10 单相电流继电器是一种用于监控交流和直流电流相对较低的应用中的断电负载的继电器,最高可达 2A AC/DC。通过锁存功能,该继电器可用作检测短时过载的报警继电器。通过外部分流器或电流互感器,继电器还可用于较大的交流电流。
通过内部分流器监控交流或直流电流的继电器。
继电器有过流和欠流两种规格。
过流:
当监控电流上升并达到确定的
继电器通电。
当电流下降并通过设定点减去可在前面板上调节的滞后时,继电器断电。
电流不足:
当监测到的电流下降并达到所确定的
继电器接通。
当电流上升并通过设定点时,再加上可在前面板上调节的滞后
继电器断电。
还有一个锁定功能,继电器在通电后将
继电器通电后,无论输入电流大小,都将保持通电状态,直到锁存跳线或工作电压断开为止。
或工作电压断开。通常用于安全
电路中。继电器的触点功能也可反转。
继电器有一个 2-10V 直流模拟输出,与外部电压表连接后可用于精确调节设定点。
调节设定点。
特点
- 监测 4mA - 2A AC/DC,5 个量程,一个版本。
- 可调设定点。
- 可调迟滞 0.5-20%。
- 自动锁定功能(锁存)。
- 反转继电器功能。
---
