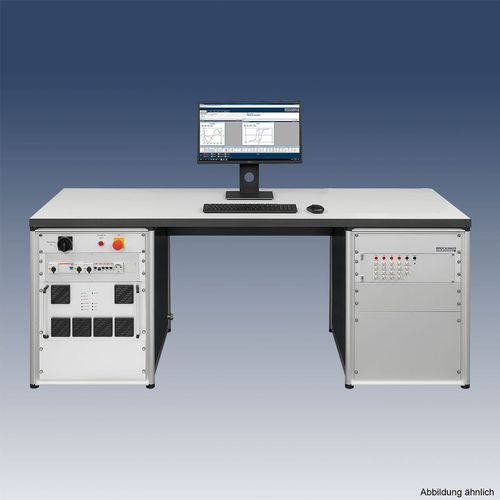

磁场测试仪 MPG HF

EMC磁性能线圈

- 测定电工钢和其他软磁材料（如铁氧体、PMC、无定形材料）的磁性能，常用于高频传感器、EMC 抑制扼流圈和存储扼流圈 - 可自由配置特定的测量线圈系统 - 完全数字化的数据记录 - 快速测量 - 测量线圈系统和评估符合 IEC 60404-10 和 ASTM 标准，测量频率高达 200 kHz - 用于测量环和板的多功能模块 - 布洛克豪斯® MPG Expert HF软件，用于测量、显示和集成到QM系统中 - 广泛的诊断功能 工作原理 在测量线圈中，材料样品暴露在确定的磁场中，软磁材料中产生磁通量。所需的电流由功率放大器提供。电流通过钳形电流表测量。 通过对感应电压进行采样、转换和积分来确定极化。利用独立的高速模拟数字转换器对 H 和 J 尺寸进行并行记录，可确保绝对同步测量。 测量在正弦极化条件下进行。标称电压由高度稳定的数字频率发生器提供。幅值和频率由软件根据输入的样本数据和默认值进行设置。 操作、测量和评估均通过 MPG Expert HF 软件进行，该软件可以完全自由地设置参数和组合测量过程。 MPG Expert HF 可在 Windows 7 32 位操作系统上运行。 应用领域 - 无定形材料 - 软磁铁氧体 - 纳米结晶材料 - 铁粉
