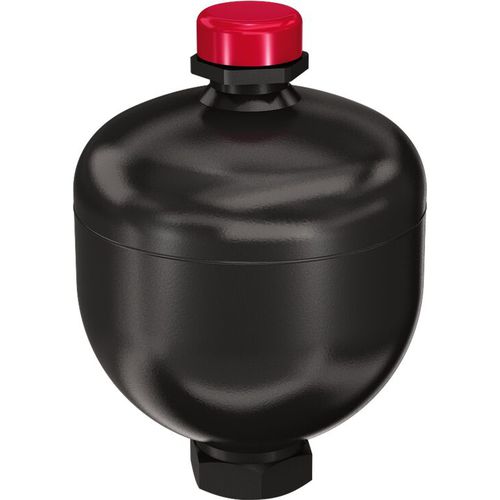

隔膜蓄能器 HAD0,7-210-1X/0G04E-1N111-BA

活塞焊接式液压气动式

例如，液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。 当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其最大工作过压进行设计。 在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。 皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。 液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。 隔膜式蓄能器 隔膜式蓄能器包括一个钢制耐压容器 (1)，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜 (2)，带有关闭按钮 (3) 和保护塞 (4)。它们对应于指令 97/23/EC。 1 容器 2 隔膜 3 关闭按钮 4 保护塞（充气螺钉） 5 液压油接头
