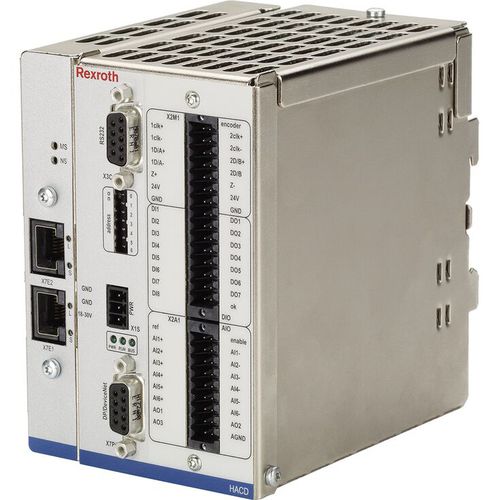

比例阀运动控制器 VT-HACD-3-2X series

双轴液压数字

所需的产品已不在我们当前的产品系列内。可能的产品替代 VT-HMC (RD30239)。 数字位置测量系统输入（2 x SSI 或 1 x 增量） 6 个模拟输入，可通过软件切换电压（±10 V，0…10 V）和电流 (4…20 mA)，输入电阻为 AI1 > 10 MΩ 3 个模拟输出，1x 可切换电压（±10 V，0…10 V）或电流（0…20 mA，4…20 mA），2x 电压 (±10 V) 各种可能的信号连接和切换选项 选通输入和 OK 输出 8 个数字输入 7 个数字输出，可配置 可设置参数的斜坡功能 32 个带控制值、速度和控制器参数的块 通过区域调节、特性曲线校正、叠加补偿、剩余速率逻辑和零位校正调整液压驱动装置。 +10 V 参考电压输出 串行接口 RS232 通过局部总线，最多可互连 32 个电子元件进行参数设置和诊断 VT-HACD-3-2X 控制电子元件是用于礼帽式导轨安装的模块。 微控制器控制整个过程，执行调节，建立连接并实现闭环控制。配置数据、控制值和参数均存储在非易失性闪存中。 BODAC PC 程序用于整个配置，也用于参数设置和诊断。除了用于地址设置的开关，该模块未配备任何附加的硬件开关。出于配置目的，必须通过串行接口（RS 232，1:1 电缆）将 HACD 连接到 PC。 配置和应用的创建非常简单 - 只需连接预定义的功能组件即可。出于此目的，不需要编程知识。 模式可用： 结构编辑器 可以建立自己的运动序列。出于此目的，提供了 32 个块。 每个块包含：控制值、斜坡时间（速率 ±、加速度 ±）和控制器参数。 这些块通过设置触发条件来激活：设置数字输入，将信号与可自由定义的阈值或等待时间的过期时间做比较。 信号连接 [6] [8] [17] HACD 有可用于输入和输出侧的各种信号连接选项，每侧可以连接两个信号。有加、减、乘、除的功能，也有最小值/最大值发生器、面积比和限幅器： + = 加：Z = X + Y – = 减：Z = X – Y * = 乘：Z = X * Y / 100 / = 除：Z = X / Y * 100 MIN = 最小值发生器：Z = MIN (X, Y) MAX = 最大值发生器：Z = MAX (X, Y)
