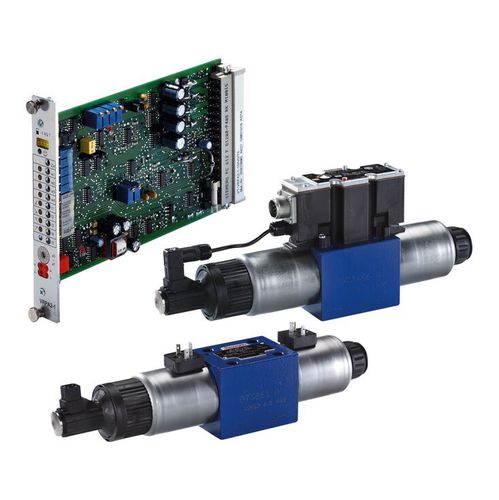

比例液压分配器 4WREE10E50-2X/G24K31/A1V

线轴螺线管驱动直动式

带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀 调整体积流量的方向和大小 通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作 用于底板安装：孔图按 ISO 4401 弹簧定中的控制滑板 在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。 设置： 阀门的基本构成包括： 带连接面的壳体 (1) 带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2) 带对中螺纹的线圈（7 和 8） 位置传感器 (9) 集成电子元件 (13) 可通过 Pg7 进行电气零电位调节 (12) 功能： 线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置 可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2) → 控制阀芯 (2) 与电气输入信号成比例地向左移动 → 通过具有渐进 流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接 关闭线圈 (8) → 控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回至中心位置 在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
