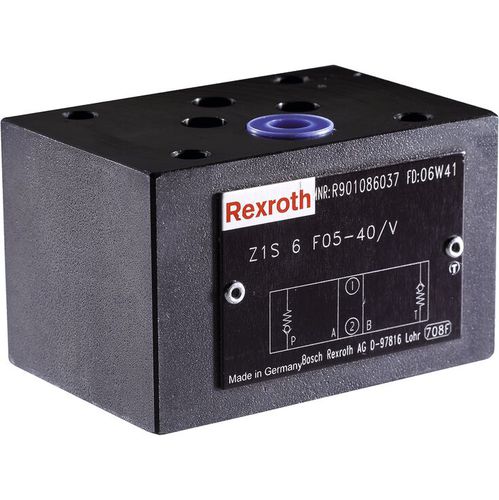

提升阀止回阀 Z1S 6 series

液压节流弹簧

用于垂直叠加的叠加阀 - 作为角阀 - 作为直通阀 油口安装面符合 ISO 4401-03-02-0-05 多种单通道和双通道阻塞功能 由于阀心采用高性能塑料制成，因此具有完美的密封性 防腐蚀设计 通过更换外部密封圈可轻松调节为用于特殊液压油 带测量油口，可选 可应要求作为单向节流阀提供 Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。 它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。 阀心 (1) 的行程受塑料弹簧座 (2) 的限制。已安装的弹簧 (3) 支持闭合运动。当没有液压油流通过阀门时，弹簧 (3) 将阀心 (1) 保持在闭合位置。 与直通阀（第 1 节）相比，角阀（第 2 节）最多可以连通或关闭三个内部通道。由保护塞 (4) 实现止挡和密封功能。 注意： 对于蓝色塑料弹簧座 (2) 安装在阀板侧 ➁ 时采用的所有安装位置，均不会在此位置使用额外的密封圈！ 在组件侧 ➀，密封圈 (5)（常见）用于密封下游安装的装配。 已安装的塑料弹簧座 (2) 具有密封功能，不能予以拆除或损坏。 01单向阀，叠加阀板设计Z1S 流向03
