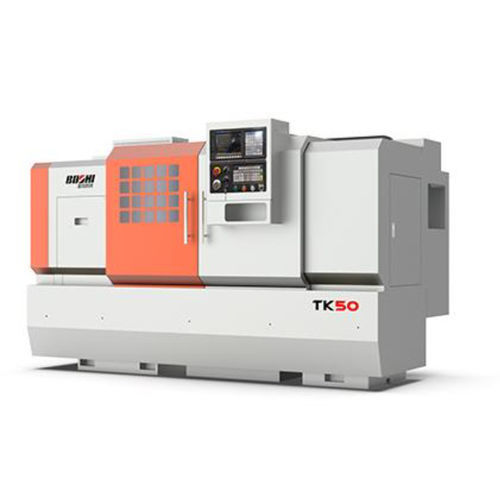

CNC数控车床 TK50
卧式双轴A2-8

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型

CNC数控

卧式／立式

卧式

轴数量

双轴

主轴头

A2-8

工具数量

4工具

传动系统

电机伺服

应用

用于小型工件

直径

280 mm, 500 mm
(11.02 in, 19.69 in)

旋转速度

最多: 2,500 rpm
(15,707.963 rad.min-1)

最少: 30 rpm
(188.496 rad.min-1)

零件长度

1,100 mm, 1,600 mm, 2,100 mm, 3,100 mm
(43 in, 63 in, 83 in, 122 in)

最大切割直径

500 mm, 3,501 mm
(20 in, 138 in)

最大切割长度

1,000 mm, 1,500 mm, 2,000 mm, 3,000 mm
(39 in, 59 in, 79 in, 118 in)

行程X

275 mm
(11 in)

Z轴

235 mm
(9 in)

快进X

5 m/min, 6 m/min

快进Z

6 m/min, 8 m/min

标准功率

15 kW
(20.4 hp)

整体长度

2,700 mm, 3,200 mm, 3,700 mm, 4,700 mm
(106 in, 126 in, 146 in, 185 in)

整体宽度

1,500 mm
(59 in)

总高度

1,700 mm
(67 in)

重量

2,800 kg, 3,200 kg, 3,600 kg, 4,600 kg
(6,173 lb, 7,055 lb, 7,937 lb, 10,141 lb)

产品介绍

TK50系列车床是一款伺服主电机驱动的简式数控车床。具有独立主轴，可实现无极变速。适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。产品特点： 1）采用高强度铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。 2）床头箱具有独立主轴结构，可实现无极变速，主轴最高转速2500r/min。 3）X轴采用同步带轮传动，Z轴采用伺服电机与滚珠丝杠直接连接，可获得更高的加工精度。 4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。适用行业：适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
