CNC数控车床 CK5 series立式双轴A2-11
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 轴数量
- 双轴
- 主轴头
- A2-11
- 应用
- 用于大型物品
- 其他特性
- 高精度, 大功率, 立柱, 转塔式, 机轴式
- 直径
850 mm
(33.46 in)- 旋转速度
最多: 1,600 rpm
(10,053.096 rad.min-1)最少: 10 rpm
(62.832 rad.min-1)- 最大切割直径
630 mm, 750 mm
(25 in, 30 in)- 行程X
640 mm
(25 in)- Z轴
650 mm
(26 in)- 标准功率
22 kW, 26 kW
(29.9 hp, 35.4 hp)- 最大扭矩
1,192 Nm
(879 ft.lb)- 整体长度
2,500 mm
(98 in)- 整体宽度
2,600 mm
(102 in)- 总高度
3,400 mm
(134 in)- 重量
10,000 kg
(22,046 lb)
产品介绍

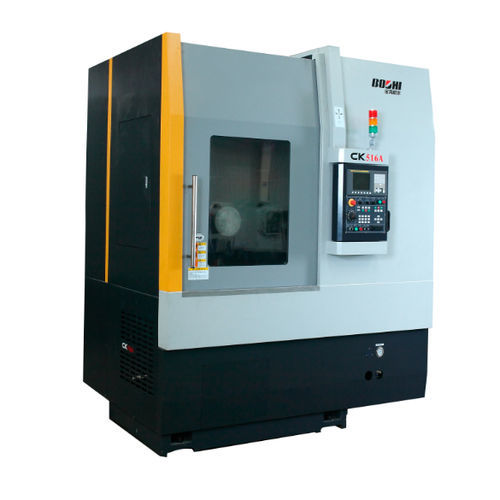

CK516系列机床是采用线性滚动导轨的数控立式车床，该系列机床包含CK516/CK516A/CK516Z，其中CK516/CK516Z配以FANUC 0i-TF（1）数控系统和立式转塔刀架，CK516A配以FANUC 0i-TF（5）数控系统和立式转塔刀架；该系列机床适宜加工中型及较大的盘、盖类零件，立式结构，装夹工件方便，占地面积小。
CK516Z是CK516(CK516A)的镜像机床，可以与CK516（CK516A）组成双胞胎加工单元，也可以单独使用。
产品特点：
1）高强度铸铁底座、立柱，有良好的稳定性和抗震性能；
2) 精密、高刚度弹筒式主轴结构，主轴采用进口高级润滑脂润滑，全封闭，免维护。
3）机床配FANUC TF1系统时配主电机加两档变速箱，配FAUNC TF5系统时为大功率主轴电机传动主轴，即可输出大扭矩，又可高速运转，满足不同加工需要。
4) 床鞍、立柱导轨采用超重负荷直线滚动导轨。
5) 配立式六工位电动刀架，也可选配卧式刀架，配置丰富。
6) 分离式冷却水箱，便于清洗。
7) 立式结构，装夹工件方便，占地面积小。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。
