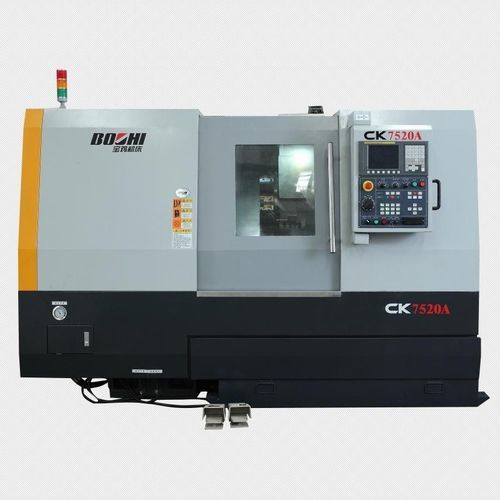

CNC数控车床 CK7520 series卧式双轴A2-6
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 主轴头
- A2-8, A2-6
- 工具数量
- 12工具, 8工具
- 其他特性
- 高精度, 大功率, 高刚性, 转塔式, 机轴式
- 直径
240 mm, 320 mm, 450 mm, 500 mm
(9.45 in, 12.6 in, 17.72 in, 19.69 in)- 旋转速度
最多: 4,000 rpm
(25,132.741 rad.min-1)最少: 40 rpm
(251.327 rad.min-1)- 最大切割直径
370 mm
(15 in)- 最大切割长度
500 mm, 1,000 mm, 1,500 mm
(20 in, 39 in, 59 in)- 行程X
210 mm
(8 in)- Z轴
550 mm, 780 mm, 1,010 mm, 1,550 mm
(22 in, 31 in, 40 in, 61 in)- 快进X
12 m/min, 24 m/min
- 快进Z
16 m/min, 24 m/min, 32 m/min
- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
2,860 mm, 3,790 mm, 4,600 mm
(113 in, 149 in, 181 in)- 整体宽度
1,830 mm, 1,850 mm
(72 in, 73 in)- 总高度
2,020 mm, 2,050 mm
(80 in, 81 in)- 重量
4,500 kg, 5,000 kg
(9,921 lb, 11,023 lb)
产品介绍
CK7520系列数控车床采用高强度铸铁铸造、床身底座整体式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；配备多工位转塔刀架，就近换刀。机床可配置日本FANUC 0i-TF、德国西门子828D等数控系统，也可选配国内外其它品牌数控系统。
产品特点：
1）采用“L型”铸铁整体斜床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；同时该系列机床有滑动导轨和滚动导轨（C系列）两种导轨形式可供选择。
2）主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定。
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
5）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命.
适用行业：
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
