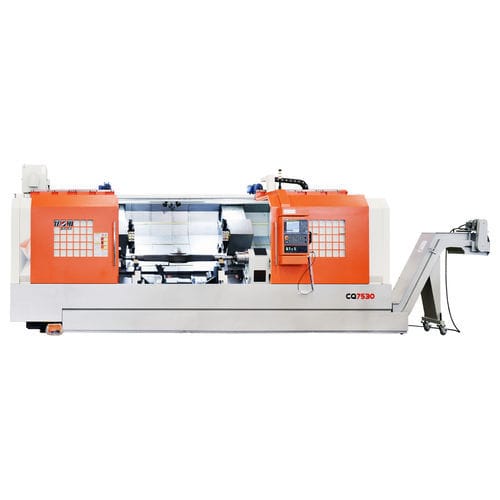

双轴车床 CQ75 series
CNC数控卧式双轴

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型

CNC数控

卧式／立式

卧式

轴数量

双轴

主轴头

A2-8, A2-11

应用

汽车应用

其他特性

双轴, 双转塔式

直径

500 mm, 650 mm, 850 mm
(19.69 in, 25.59 in, 33.46 in)

旋转速度

最少: 25 rpm
(157.08 rad.min-1)

最多: 1,600 rpm
(10,053.096 rad.min-1)

零件长度

2,600 mm
(102 in)

最大切割直径

550 mm
(22 in)

行程X

300 mm
(12 in)

Z轴

700 mm, 1,200 mm, 1,400 mm
(28 in, 47 in, 55 in)

快进X

12 m/min

快进Z

15 m/min

标准功率

22 kW, 30 kW
(29.9 hp, 40.8 hp)

最大扭矩

12 Nm, 22 Nm
(9 ft.lb, 16 ft.lb)

整体长度

8,600 mm, 8,880 mm
(339 in, 350 in)

整体宽度

3,260 mm, 3,810 mm
(128 in, 150 in)

总高度

2,870 mm, 2,930 mm
(113 in, 115 in)

重量

16,500 kg, 17,000 kg, 17,500 kg, 18,000 kg
(36,376 lb, 37,479 lb, 38,581 lb, 39,683 lb)

产品介绍

CQ7550数控车床是针对汽车车桥车削加工开发的一款双主轴、双刀架专用数控车床。该机床配备车桥加工专用液压工件托架，实现车桥自动定位、装卸，操作方便可靠。机床X/Z向均采用滚柱直线导轨副，机床配备光幕检测，移动式操纵箱，更适应于自动线生产加工。产品特点： 1）采用整体式45°高强度铸铁斜床身，具有足够的刚性，良好的吸振性和热稳定性； 2）主轴单元采用大直径精密双向推力角接触球轴承与双列圆柱滚子轴承组合排列、强力型主轴伺服电机通过皮带轮直接带动主轴转动，减少了机械传递的功率损耗，启动快速，平稳、具有极好的刚度和低速下的大扭矩； 3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度； 4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便； 5）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，润滑系统具有油位报警及压力检测报警功能。
