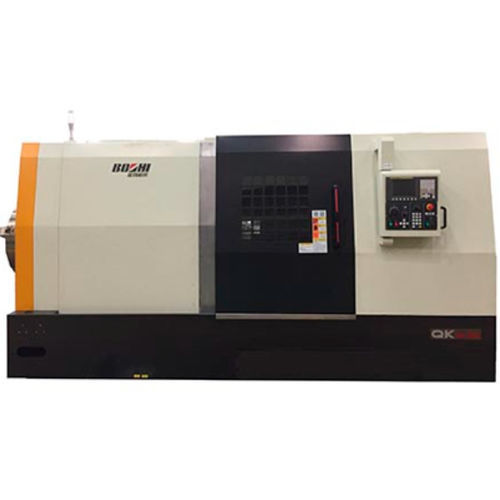

管道螺纹车床 QK1235
CNC数控卧式双轴

管道螺纹车床 - QK1235  - BOCHI Machine Tool Group Co., Ltd. - CNC数控 / 卧式 / 双轴
管道螺纹车床 - QK1235  - BOCHI Machine Tool Group Co., Ltd. - CNC数控 / 卧式 / 双轴
添加到我的收藏夹
添加到产品对比表


产品规格型号

操控类型
CNC数控
卧式/立式
卧式
轴数量
双轴
应用
石油工业, 用于管道螺纹
性能
高精度, 高刚性
直径

540 mm, 880 mm
(21.26 in, 34.65 in)

零件长度

750 mm
(30 in)

最大切割直径

340 mm
(13 in)

行程X

380 mm
(15 in)

Z轴

800 mm
(31 in)

快进X

8 m/min

快进Z

12 m/min

标准功率

45 kW
(61.2 hp)

整体长度

4,660 mm
(183 in)

整体宽度

2,520 mm
(99 in)

总高度

2,430 mm
(96 in)

重量

14,000 kg
(30,865 lb)

产品介绍

QK1235数控管螺纹车床,采用60°斜床身,X、Z向配置大规格滚柱线规的结构,整机的强度高、动静态刚性好。机床配置双气动卡盘、排式刀架,主轴内孔最大过棒料直径φ340,特别适用于对套管、钻杆类零件的直线、斜线、圆弧、公英制螺纹、API圆形扣、API偏梯形扣和其它殊扣形螺纹的加工。 产品特点: 1) 采用高强度铸铁整体斜床身,强度高吸震性好;多次时效处理,有效抑制了加工过程中切削力导致的变形和应力。采用宽跨距进口直线圆柱滚动导轨,机床承受载荷大,动态响应好,消除了低速爬行,具有良好的精度保持性好。 2) 主轴为高精密通孔式主轴,采用国产大直径精密双列圆柱滚子轴承和双向角接触球轴承组合排列,刚性好、精度高,采用强制油润滑,在恒温、净化环境下装配,并经过精密静平衡测试,可保证主轴运转平稳。 3) X、Z轴滚珠丝杠采用汉江丝杠,支撑轴承采用日本NSK丝杠专用轴承,大大提高了丝杠的刚度和抗热变形能力,并使进给精确度大幅度提高。 4) 刀架采用排式刀架,换刀迅速、可靠。 5) 配前置式双气动卡盘,工件夹紧可靠。 6) 线轨、滚珠丝杠副采用集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减小摩擦阻力,提高了运动精度,保证了滚珠丝杠副和线轨的使用寿命。 7) 机床电气柜密封性好,具有电器柜空调,确保机床高温、高湿环境下数控系统工作正常。 适用行业: 适用于石油、工程机械等行业。

PDF产品目录

* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
