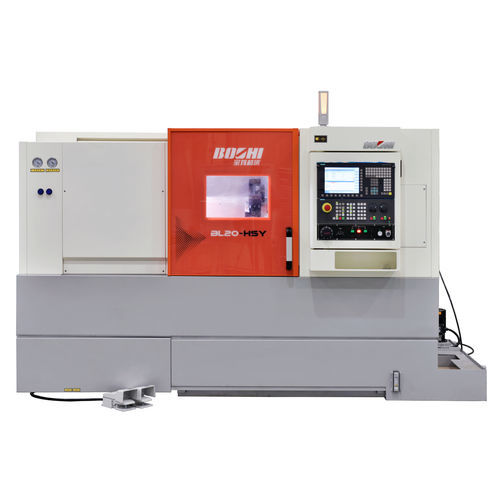

CNC数控车削铣削中心 BL20-HSY

卧式3轴双轴

BL20-HSY是一款高速高精型车铣中心，机床配备双电主轴、十二工位伺服动力刀架、高刚性滚柱线性导轨，具有Y轴功能和双C轴功能，能完成工件的车削、铣削加工。特别适应于零件一次装夹完成全部或大部分工序的车铣加工。 产品特点： 1）采用平床身、斜床鞍结构，内部筋形采用三维设计软件进行优化设计，提高大件和整机的刚度和稳定性。床身、床鞍、滑板材料采用高强度铸铁，两次时效处理消除应力，强度高吸震性好，有效抑制了切削力导致机床的变形和振动。 2）主轴箱及副主轴箱采用电主轴结构，主轴转速高，刚性好，动态响应快，提高了加工圆度和表面的精度。对列式双电主轴结构可在高速旋转的情况下进行工件交换，配合12工位伺服刀架，可实现对工件的全部或大部分工序的加工，很大程度上节省了装夹和加工时间，提高了加工效率。双C轴功能可在任一主轴上进行工件分度和曲面插补加工。 3）X、Y、Z、W向导轨副采用线性滚柱导轨副，动、静态摩擦力小，快速移动可达X/Y/Z/W向30/10/30/30m/min。 4）机床带热误差补偿功能可以时时监控机床整体的温度变化，并对机床加工参数进行智能修正，提高机床加工的稳定性。 5）刀架采用一体式BMT十二工位伺服动力刀塔，刀架刚性好、换刀速度快、精度高。 6）具有Y轴功能和纵横向铣削功能，可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工，避免了多次装卡误差，保证了工件精度，对于复杂工件的加工尤为显其优越性。 7）滚柱导轨、滚珠丝杠副采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。 8）机床电气单元柜密封性好，具有电器柜空调，确保机床高温、高湿环境下数控系统工作正常。 9）机床结构紧凑，占地面积小。 10）机床采用符合安全标准的新型防护，美观大方，全封闭防护，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。 11）排屑器输送量大，噪音小，设有过载保护装置，运行安全可靠，能适合多种材质的碎屑和卷屑使用。加工过程中产生的铁屑直接落到床身上，床身内部大斜面结构使得铁屑顺利滑落到机床底部排屑器的链板上，链板由排屑电机驱动，将切屑输送到排屑小车里。 适用行业： 适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
