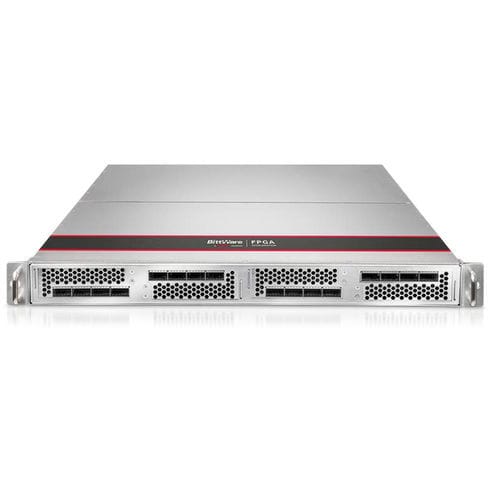

FPGA TK242

Atomic Rules的TK242是一种比特流，为两个100GbE流提供无损数据包捕获--开箱即用，无需FPGA编程。TK242 IP可以在带有Intel® Agilex™ FPGA的BittWare卡上运行。从以太网到用户空间的主机存储器的PCIe Gen4 x16吞吐量超过200Gb/s，TK242提供了一个运行时可编程的200Gb/s RSS滤波器、6元组、64K条目流表和队列路由。所有的格式化工作--包括PCAP的生成--都是在硬件中完成的，将该功能从主机CPU中卸载出来。高性能的计时能力包括纳秒级分辨率的数据包头时间戳，用于将两个100GbE流融合成一个单一的时间同调的有序流。 特点 两个100GbE数据流的无损数据包捕获 具有时间顺序的纳秒级时间戳合并 在硬件中生成多个PCAP文件 异常低的主机CPU核心负担 开源的C语言主机实例设计让你快速入门 详细功能列表 总的来说 无损的、与协议无关的、同时摄取两个100G 100GBASE-CR4的信号源 两个入口端口的纳秒级分辨率数据包头时间戳 在线，在飞行过程中把两个端口融合成一个单一的时间单调的有序流 运行时可编程的200Gb/s RSS过滤器，6元组，64K条目流表，队列路由 在硬件中在线生成多个平行的PCAP格式的字节流。 从以太网到用户空间主机内存的PCIe Gen4 x16持续吞吐量超过200 Gb/s 异常低的主机CPU利用率--所有的格式化，包括PCAP生成，都在硬件中进行 两个100GbE输入 QSFP-DD提供两个100G CAUI-4 Rx 两个并行输入通道中的每一个都有： 100GbE PHY/PCS/MAC与RX头的时间戳 原子规则 MTAU第二层预过滤器 丰富的每端口Rx统计数据 TimeServo系统定时器 纳秒级分辨率时间 两个数据流的时间排序数据包合并 单个200Gbps/300Mpps输出流 RSS和分发 线路速率 200 Gbps / 300 Mpps RSS 6-tuple hashing 可用软件编程的多项式 默认的微软托普利茨权重 64K条目流量重定向表 每个条目标识一个独特的PCAP流向，或标识一个要丢弃的流量 使用案例包括： 将允许的所有内容发送到单一的PCAP流程中 RSS在多个PCAP流中传播允许进入的数据包 只转发特定的匹配信息给主机进行合法拦截 多个平行H/W PCAP发生器（P2PCAP）。 增加了纳秒级的每包头信息 每个都支持完整的200Gbps/300Mpps流量
