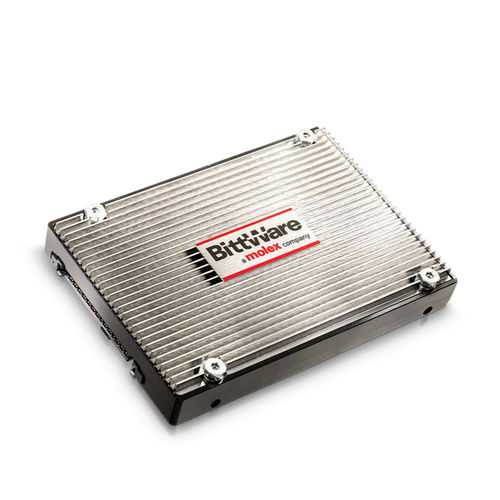

Mini PCIeFPGA卡 250-U2

带输入输出处理器

U.2 FPGA加速器 Xilinx Kintex UltraScale+在U.2外形尺寸上的应用 特点 是U.2 NVMe存储阵列的理想选择。 KU15P FPGA：110万LCKintex UltraScale+。 高达16 GBytesDDR4 概述 用于NVMe加速的完全可编程FPGA处理器。 BittWare的250-U2是一款符合U.2外形尺寸的计算存储处理器，它采用Xilinx Kintex UltraScale+ FPGA，直接与本地DDR4内存耦合。它采用Xilinx Kintex UltraScale+ FPGA，直接耦合到本地DDR4存储器。这种节能、灵活的计算节点旨在部署在传统的U.2 NVMe存储阵列中（大约1:8的比例），允许FPGA加速的实例。 擦除编码和重复数据删除法 压缩、加密和散列 字符串/图像搜索和数据库排序/加入/过滤。 机器学习推理 250-U2可由客户自行开发内部功能，也可由客户以预配置解决方案的形式提供，并采用Eideticom的NoLoad IP。250-U2可在1U机箱中进行前置服务，并可与同一服务器中的存储单元混合使用，允许用户混合搭配存储和加速。 板材规格 FPGA Xilinx Kintex UltraScale+ KU15P，装在FFVA1156封装中。 核心速度等级--2 请联系BittWare公司，获取KU11P FPGA选项。 板载DDR4 SDRAM 一组DDR4 SDRAM x 72位。 8GB银行（也有16GB版本）。 传输速率。2400公吨/秒 主机接口 U.2 连接器 符合SFF-8639标准 数据中心部署 符合NVMe标准的板载SMBU控制器(Spec. 1.0a) 通过软件或SMBus进行现场闪存更新 SMBus FPGA 闪存控制：防刷新、回退和多启动。 SMBus访问独特的电路板数据和温度传感器 背板功能 用户LED灯可访问 重置开关，恢复出厂设置 开发功能（背板后面 JTAG连接器，用于访问FPGA、闪存和调试工具。 GPIO连接器 微型SD接口 电源监测和报告 电压监测 温度监测 向FPGA报告故障情况 冷却 U.2 驱动器外壳，优化了被动散热器的散热效果。 电器 耐热插拔 来自U.2电源的卡上电源。 功率耗散取决于应用 典型FPGA功耗~20W 该卡设计为提供高达25W的功耗 环境问题 操作温度：5℃～35℃。5℃至35℃ 冷却：空气对流 形状因素 符合U.2标准的2.5"驱动器外形尺寸。 高度：15毫米 开发工具 FPGA开发 BIST - CentOS 7的内置自测试，提供源代码（引脚、网关、PCIe驱动程序和主机测试应用程序）。 应用开发 Xilinx Tools - Vivado Design Suite HLx Editions:带有 HLS 的 HDL 和 C/C++ 交付成果 250-U2 FPGA板 内置自检(BIST) 预装Eideticom NoLoad（可选）。 1年的在线开发者网站访问权 1年硬件保修 请联系BittWare以获得延长保修和支持选项。
