FPGA加速卡
英特尔Arria 10具有双QSFP+和DDR4的SoC低调PCIe。
特点
英特尔Arria 10 SoCSX 660
用于10/40Gbps的2个QSFP+。
嵌入式BSP(ARM
概述

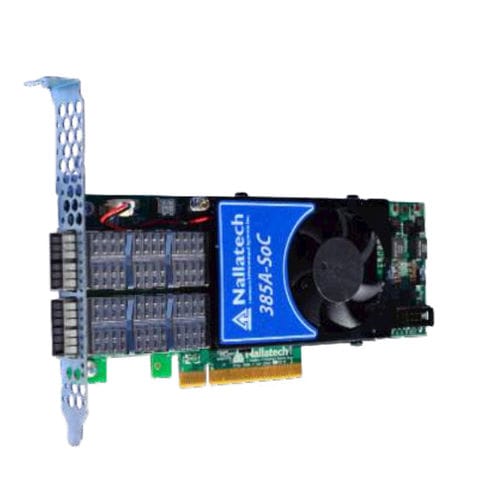

385A-SoC™低剖面加速卡为基于FPGA和ARM的开发和部署提供了强大的计算和I/O平台,适用于高性能计算、图像处理和网络分析等一系列应用领域。
板材规格
FPGA
Intel Arria 10 SX
660 SX,F34包装
核心速度等级-2
板载闪存
用于启动FPGA的闪存
板载内存
一组DDR4 SDRAM x 72,用于FPGA结构,4GB @ 2133MT/s。
一组DDR4 SDRAM x 40,用于ARM处理器,2GB @ 2133MT/s。
主机接口
x8 Gen3接口直接到FPGA
QSFP笼子
前面板上的2个QSFP+机笼通过8个收发器直接连接到FPGA上
用户可编程的低抖动时钟,支持10/40 GbE。
每个QSFP可以独立时钟
时钟选择:
抖动衰减后的网络恢复
QSFP时钟:用户可编程,或CPRI,1GbE。
外部时钟输入,1PPS输入
电源监测和报告
板载Altera USB Blaster
电压监测
温度监测
向FPGA报告故障情况
冷却
标准:单宽度主动式散热器(嵌入式风扇
可选:单宽被动散热片
电器
来自12V PCIe插槽的板载电源
功率耗散取决于应用
环境问题
操作温度:5℃~35℃。5℃至35℃
质量管理
按照ISO9001:2008 IPC-A-610-C级进行生产。
符合RoHS标准
形状因素
半高半长的PCIe单槽卡
2.713 x 6.6英寸(68.9 x 167.6毫米)
开发工具
FPGA开发
BIST - CentOS 7的内置自测试,提供源代码(引脚、网关、PCIe驱动和主机测试应用程序)。
应用开发
支持的设计流程 - Quartus Prime Pro (HDL, Verilog, VHDL等)
交付成果
385A-SoC FPGA板
内置自检(BIST)
提供全高和半高PCI背板
1年的在线开发者网站访问权
1年硬件保修
