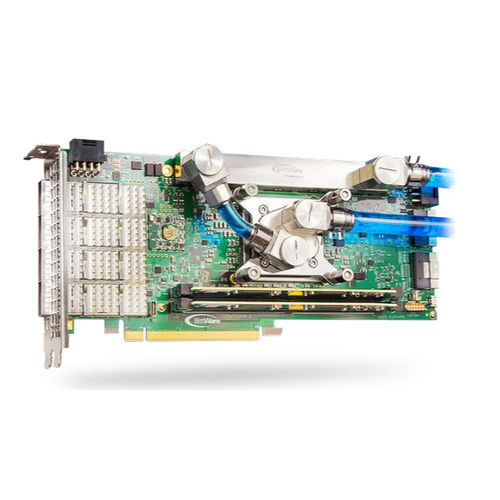

Mini PCIeFPGA卡 XUP-VVP

带输入输出处理器

Xilinx UltraScale+ 3/4-Length PCIe 板块 用于Monster FPGA负载的电源版 特点 300AFPGA核心电源 Viper平台液态冷却选项，适用于极端的FPGA负载。 高达VU13P FPGA：380万LC和360Mb的UltraRAMFPGA由Xilinx公司提供。 概述 BittWare的XUP-VVP是一款基于UltraScale+ VU13P FPGA的PCIe卡，专为超高功率应用而设计。Xilinx UltraScale+ VU13P FPGA为设计人员提供了令人难以置信的性能潜力，拥有3.8M逻辑元件，但其功率密度却使电源和热管理变得困难。XUP-VVP采用BittWare的Viper平台来应对这一挑战，支持巨型FPGA负载、高达256 GBytes DDR4或1152 Mbits QDR-II+以及4x 100 Gbps以太网。 BittWare的Viper平台采用先进的计算机流动模拟技术，以热力学优先的方法驱动物理板设计，包括使用热管、气流通道，以及安排组件，以最大限度地利用服务器中有限的可用气流。虽然板子的默认选项是风冷，但XUP-VVP也可以使用液冷来快速散热。300A的FPGA核心电源，即使是最大的FPGA负载也能提供动力。 板材规格 FPGA Virtex UltraScale+ VU13P D2104包材 核心速度等级--2 联系BittWare公司，了解VU9P/VU11P FPGA选项。 板载闪存 用于启动FPGA的闪存 外部存储器 2个DIMM站点，每个站点支持。 高达128GB的DDR4 x72，带ECC。 高达576Mbits的双QDR-II+x18（2个独立的288Mbbank）。 主机接口 x16 Gen3接口直接连接到FPGA（可选；不使用PCIe连接器的电源）。 USB端口 微型USB：访问BMC、FPGA JTAG和FPGA UART。 公用事业 连接到1个PPS输入和10MHz时钟输入的中断板。 UltraPort SlimSAS 2个UltraPort SlimSAS在后缘，通过16x GTY收发器连接到FPGA 提供400Gbps板对板带宽 可支持一个额外的x16或x8 PCIe接口（需要软IP核和额外的插槽 QSFP笼子 前面板上的4个QSFP28(zQSFP)笼通过16个收发器直接连接到FPGA。 每个支持100GbE、40GbE、4x25GbE或4x10GbE，并可组合成400GbE。 提供400Gbps板对板带宽 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：双宽度被动散热器 可选：双幅液体冷却 电器 板载电源来自12V PCIe插槽和两个AUX连接器（8针，两者必须连接）。 功率耗散取决于应用 300A FPGA核心电源 环境问题 操作温度5°C至35°C 形状因素 3/4长度、标准高度的PCIe双插槽板。 10 x 4.37英寸(254 x 111.15毫米) 开发工具 系统开发 BittWorks II Toolkit - 用于BittWare硬件的主机、命令和调试工具。 FPGA开发 FPGA示例 - Vivado项目示例 Xilinx 工具 - Vivado® 设计套件
