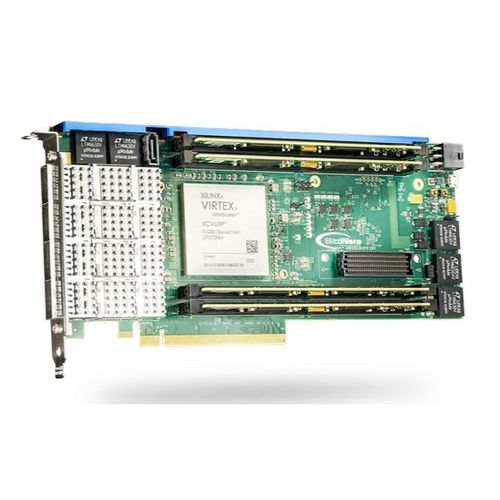

Mini PCIeFPGA卡 XUP-P3R

带输入输出处理器

特点 通过4个QSFP28实现4个100GbE。 高达512 GBytesDDR4 高达VU9P：250万LC的FPGA，由Xilinx公司提供。 概述 BittWare的XUP-P3R是基于Xilinx Virtex UltraScale+ FPGA的3/4长度PCIe x16卡。UltraScale+ 器件为需要大量数据流和数据包处理的系统提供高性能、高带宽和低延迟。该板提供了广泛的内存配置，支持高达512GB的内存、复杂的时钟和定时选项，以及四个前面板QSFP笼，每个笼支持高达100Gbps（4x25）--包括100GbE。 XUP-P3R还集成了板卡管理控制器(BMC)，用于高级系统监控，大大简化了平台集成和管理。所有这些功能结合在一起，使XUP-P3R成为广泛的数据中心应用的理想选择，包括网络处理和安全、加速、存储、广播和SigInt。 板材规格 FPGA Virtex UltraScale+ VU9P 核心速度等级--2 联系BittWare了解其他FPGA选项 板载闪存 用于启动FPGA的闪存 外部存储器 4个DIMM站点，每个站点支持*: 高达128GB的DDR4 x72，带ECC。 高达576Mbits的双QDR-II+x18（2个独立的288Mbbank）。 主机接口 x16 Gen3接口直接到FPGA USB端口 微型USB。(USB 2.0)，用于调试和编程FPGA和Flash。 串行扩展端口(SEP) 通过20x GTY收发器到FPGA的扩展接口(可选；需要第二个插槽) 14x GPIO信号到FPGA QSFP笼子 前面板上的4个QSFP28(zQSFP)笼通过16个收发器直接连接到FPGA。 每个支持100GbE、40GbE、4x25GbE或4x10GbE，并可组合成400GbE。 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：双宽度主动式风扇和散热器 可选：双宽度被动散热器 可选：带热管的双幅高级被动冷却系统 电器 板载电源来自12V PCIe插槽和一个AUX连接器（6针）。 功率耗散取决于应用 环境问题 操作温度5°C至35°C 形状因素 3/4长度、标准高度的PCIe双插槽板。 9.4 x 4.37英寸 开发工具 应用开发 HDL/verilog BittWorks II Toolkit - 用于BittWare硬件的主机、命令和调试工具。 Xilinx Vivado® 设计套件 OpenCL - Xilinx SDAccel开发环境，SDAccel平台发行版和XUP-P3R的预建示例。 FPGA开发 FPGA示例 - Vivado项目示例
