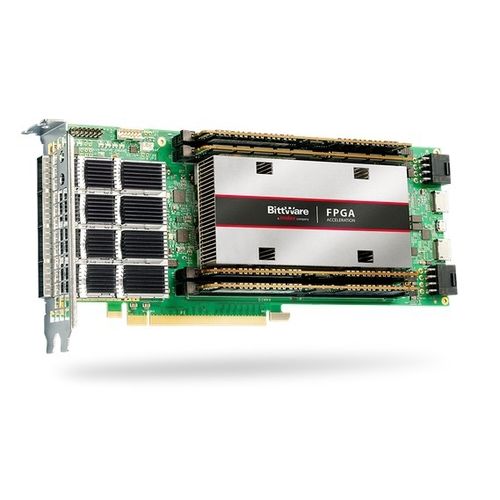

Mini PCIeFPGA卡 XUP-VV8

带输入输出处理器

带Xilinx VU13P的PCIe FPGA电路板 配备4个QSFP-DD，用于8x100G。 特点 4个QSFP-DD，最多可支持8个100GbE接口 空气或液体冷却 高达3.8M的逻辑单元和455Mb的嵌入式RAM。 概述 XUP-VV8在3/4长度的PCIe板上提供了一个大型的Xilinx FPGA，采用QSFP-DD（双密度）笼，以实现最大的端口密度。使用Virtex UltraScale+ VU13P或VU9P FPGA，该板支持高达8x 100GbE或32x 10/25GbE。 FPGA提供了大量的逻辑和内存资源--3.8M逻辑单元和455Mb嵌入式内存。该板还提供了一个抖动清除器，以支持同步以太网。对于不需要在DIMMs上配置外部存储器的用户，该板可以配置为单宽。 板材规格 FPGA Virtex UltraScale+ VU9P或VU13P，采用D2104封装。 核心速度等级--2 联系BittWare了解其他FPGA选项 板载闪存 用于启动FPGA的闪存 外部存储器 4个DIMM站点，每个站点支持。 高达128GB的DDR4 x72，带ECC。 高达576Mbits的双QDR-II+x18（2个独立的288Mbbank）。 主机接口 x16 Gen3接口直接到FPGA USB端口 微型USB：访问BMC、FPGA JTAG和FPGA UART。 时间戳 1个PPS输入和10MHz时钟输入 OCuLink 2个OCuLink在后缘，每个通过4个GTY收发器连接到FPGA。 QSFP笼子 前面板上有4个QSFP-DD笼子。 每个支持2个100GbE、2个40GbE、8个25GbE或8个10GbE。 用于网络恢复时钟的抖动清除器 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：双宽度被动散热器 可选：单宽度被动式散热器*。 可选：双宽度主动式散热器 可选：双幅液体冷却 电器 板载电源来自12V PCIe插槽和两个AUX连接器（8针）。 功率耗散取决于应用 环境问题 操作温度5°C至35°C 形状因素 3/4长度、标准高度的PCIe双宽度板子。 单宽选项* 10 x 4.37英寸(254 x 111.15毫米) 开发工具 系统开发 BittWorks II Toolkit - 用于BittWare硬件的主机、命令和调试工具。 FPGA开发 FPGA示例--Vivado项目示例，可通过BittWorks II工具包获得。 Xilinx 工具 - Vivado® 设计套件 * 可用于没有外部存储器的板子上
