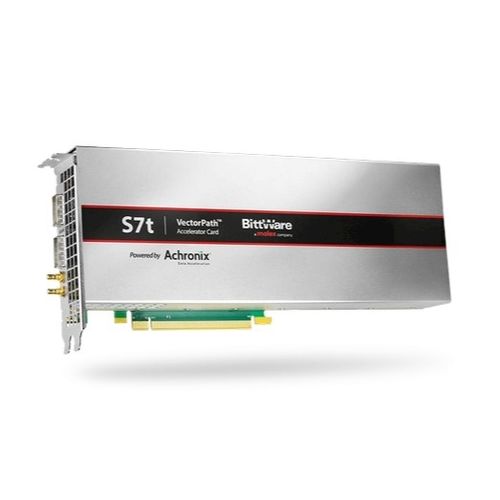

Mini PCIeFPGA卡 S7t-VG6

带输入输出处理器

双宽PCIe FPGA板 带GDDR6和QSFP-DD的Achronix Speedster7t FPGA板子 特点 用于1个400G或6个100G的QSFP。 8GBGDDR6，最高512GB/s。 具有56Gbps SERDES的7nm FPGA。 概述 S7t-VG6提供了一个7nm的Achronix FPGA，它针对高速网络和快速、大容量的内存访问进行了优化。该板采用QSFP-DD(双密度)笼，使用支持56G PAM4的Speedster®7t器件，最多可支持1x 400GbE或4x 100GbE。另外一个QSFP端口支持2x 100GbE，一个4x MCIO连接器支持NVMe附加存储。16通道GDDR6图形DRAM处理高带宽内存需求，提供高达512GB/s的速度。 该FPGA提供了大量的逻辑和内存资源--高达692K的6个输入查找表(LUT)和189 Mb的嵌入式RAM。它还提供2,560个MLP（机器学习块）。 板材规格 FPGA Achronix Speedster AC7t1500 52.5 x52.5包 692K 6个输入查找表(LUT) 189 Mb嵌入式RAM 2,560个小额贷款项目 板载内存 8x GDDR6：每条8 Gbit，每条2个独立的16位通道；共8 GBytes。 一行DDR4-2666，带ECC，最高4GBytes(x72) 用于启动FPGA的闪存 主机接口 PCIe Gen4 x16接口直接连接FPGA 外部时钟 1个PPS和10MHz参考时钟前面板输入端 USB 用于访问BMC、USB-JTAG、USB-UART的USB端口。 第二个USB接口，用于菊花链 MCIO MCIO在后缘，通过4个收发器连接到FPGA。 PCIe Gen4硬IP GPIO 8个GPIO引脚，3.3V，单端，方向(Tx，Rx)可由FPGA独立设置，缓冲器额定值为200Mbps。 QSFP笼子 前面板上的QSFP-DD笼子 56G PAM4收发器 1个400GbE，2个200GbE，4个100GbE或8个10/25/40/50GbE。 硬MAC和FEC QSFP56笼子在前面板上 56G PAM4收发器 1个200GbE，2个100GbE或4个10/25/40/50GbE。 硬MAC和FEC 董事会管理控制人 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：双宽度被动散热器 可选：双宽度主动式散热器 可选：双幅液体冷却 电器 来自两个AUX连接器（8针）的板载电源。 功率耗散取决于应用 典型的最大功耗待定 环境问题 操作温度5°C至35°C 形状因素 标准高度的PCIe双宽板 开发工具 系统开发 软件开发工具箱，包括PCIe驱动程序、库和板卡监控工具 FPGA开发 Achronix工具-ACE设计工具 FPGA示例项目
