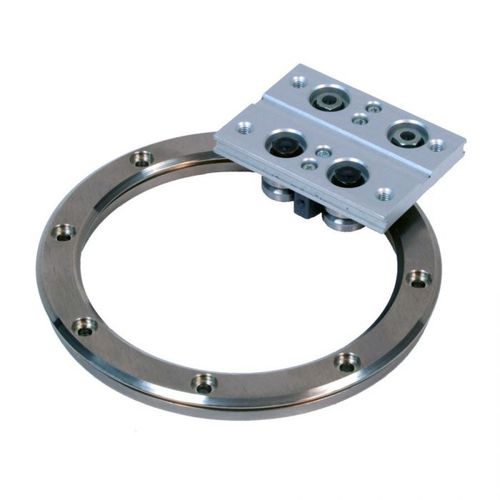

滚柱直线导轨 PRT2

精准不锈钢

介绍大量的精密环形滑轨、环形段、轴承和辅助部件，以适应几乎所有的旋转和轨道系统应用。不是所有的运动需求都是线性的，这就是PRT2（精密环形和轨道）、DTS（驱动轨道系统）和HDRT（重型环形和轨道）产品系列的作用。PRT2系列提供旋转系统，而DTS系列提供驱动旋转系统。PRT2是为解决旋转和连续运动问题而设计的--环形滑轨用于圆周运动，轨道系统用于线性和旋转运动组合应用。 组装的旋转系统 环形系统是经过精密研磨的，具有硬化的V型面，使用寿命长。也可以沿内径或外径切割齿轮齿，以提供驱动手段。有两种类型的旋转系统是可行的--环可以被安装，并通过一个沿着环移动的滑块保持静止，或者作为一个由固定轴承组件支持的移动物体。同心和偏心轴承组件提供平滑和容易的运动。组装的旋转系统是旋转台应用的理想解决方案。旋转台既可以是无动力的，也可以使用切入环内的齿轮齿来驱动。 环形滑轨和分段 滑动环和分段有硬化的70度V型面，由高质量的钢制成。滑环和滑块都经过精密研磨，并带有基准面--精确的加工使安装变得简单而准确。滑块是从完整的环上切割下来的，库存有90度和180度的滑块。其他尺寸的节段可根据要求提供。可提供双边和单边版本。齿轮齿可在内径或外径上提供。滑环是定制旋转台和医疗设备的理想选择。 轨道系统 两种类型的轨道--弧形段和直线段。轨道系统可以以多种方式进行组合，形成定制的旋转系统，以遵循任何路径。 在段与段之间的连接处，调整键允许滑动段相互之间的有限定位，以确保从一个段到下一个段的平稳过渡。 轨道系统 直线滑轨 直线滑轨由高质量的碳钢制成，具有硬化的V形边缘。安装表面和V形边缘都经过研磨，以提供精确和容易的安装。标准长度可以达到3956毫米，长度可以对接。 轨道系统曲线段 弧形段是由标准的90度和180度段创建的。每个弧形段的两端都被磨成方形，以便更容易地与相邻的弧形段或直滑道配合。 轴承组件 PRT2轴承有5种有用的尺寸和各种格式，以满足大多数设计要求。所有的轴承都是终身内部润滑的。可提供金属防护罩，以排除颗粒物和低摩擦运行，或提供丁腈密封，以抑制小颗粒液体的进入。可提供配有丁腈橡胶密封圈的不锈钢材质。可提供浮动轴承。轴承形式包括通孔固定式或盲孔固定式，以及双行或双列式。 为了计算这种类型的旋转系统的寿命，首先通过输入LA、LR和M的值来获得负载系数LF的值，与上表中的最大负载能力一起，输入下面的方程式。 车厢选项 有两种类型的车架，固定中心车架和转向架车架。固定中心滑架是环形和分段轨道的理想选择。固定中心滑架的设计可以轻松地遵循从直线到曲线部分的轨道路径。然而，固定中心滑架不会沿着 "S "型弯道行驶，而转向架滑架则会沿着任何类型的曲线平稳而轻松地行驶。这两种类型的滑架都是由阳极氧化铝制成的，可以完全组装并根据轨道段进行调整。
