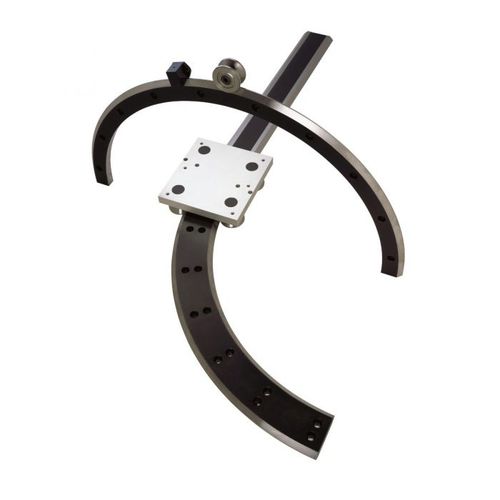

滑动线性导轨 HDRT

精准钢不锈钢

HDRT将PRT环形滑轨和轨道系统的灵活性和功能与HDS2产品系列的尺寸和强度相结合，支持高达40kN（8992磅）的载荷。 HDRT轨道系统结合了环形段和直滑道，几乎可以遵循任何路径。内部和外部V形环与三种尺寸的轴承和两种润滑器兼容，并有七种尺寸、两种精度等级以及不锈钢。轨道系统以即用即装的方式提供，并标有参考和顺序号。提供一个独特的连接块对准夹具，以方便对准。还提供各种驱动方法。 滑环部分 HDRT提供大范围的单边环，直径从512毫米（20.15英寸）到1656毫米（65.19英寸）。弧形段作为标准提供90度和180度的弧长。它们是由高质量的钢制成的，有三个等级可供选择：P1、P2和SS。所有等级的产品在90度V型面和内部套筒上都经过充分的研磨。P1级在安装面上也是接地的。不锈钢版本在所有表面上都进行了研磨。 环形滑道有360度、180度和90度的分段。 标准的孔是为内六角螺丝而开的。另外，攻丝孔选项可以从下面用螺栓连接。也可选择齿轮传动。 HDRE: 硬化的外部V型表面 HDR: 硬化的内部V型表面 HDRD: 硬化的V型面 直线段 HDRT使用流行的HDS2系列的直滑轨，为特定的应用要求进行精密匹配和修改。它们配有背板（除非另有说明）和根据设计的连接块。长达4米的滑轨可以连接起来用于更长的应用。 轴承组件 双列轴承有64和95毫米的标准尺寸，也有120毫米的可选尺寸，以获得更高的负载能力。根据配置的不同，轴承组件可以购买通孔或盲孔，以及同心或偏心的安装配置。每个轴承都有一个经过化学处理的黑色高强钢螺杆和衬套。丁腈橡胶密封圈是95毫米轴承的标准配置，也可提供不锈钢版本。 润滑器 润滑器通过对V型滑块和V型轴承之间的界面进行适当的润滑，提供系统的最佳性能。储油器提供持续的润滑，以延长转台或任何其他应用的系统寿命。环形润滑器用于环形和分段，而轴承润滑器用于轨道系统，两者均可提供。 车厢选项 有两种类型的车架，固定中心车架和转向架车架。固定中心滑架是环形和分段式轨道的理想选择。固定中心滑架的设计可以轻松地遵循从直线到弯曲部分的轨道路径。然而，固定中心滑架不会遵循 "S "型弯道，而转向架滑架将遵循任何类型的曲线，平稳而轻松地运动。这两种类型的滑架都是由阳极氧化铝制成的，可以完全组装起来，并根据轨道段进行调整。这两种车架都有64和95毫米的轴承可供选择。还有一种抗腐蚀的版本，以及特殊长度的滑架可供选择。
