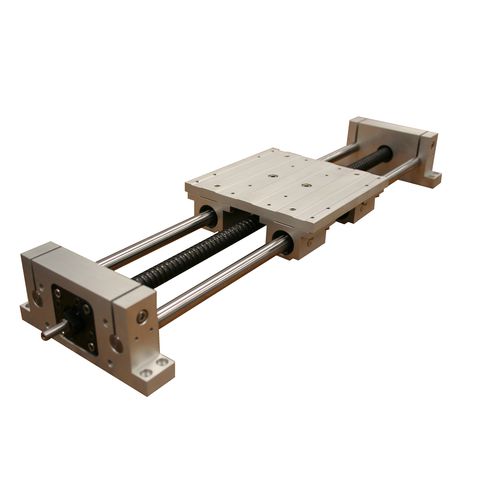

线性位移台 Steady Rail™

机动单轴精准

SteadyRail是一个开箱即用的解决方案，可以手动使用，也可以作为驱动执行器使用。SteadyRail的设计强调简单性和耐用性，利用圆轨技术和滚珠衬套来实现坚固和低摩擦性能。SteadyRail具有高刚性的结构，可以支持较长的产品寿命以及较低的维护要求。SteadyRail采用高质量的铝、碳钢和不锈钢材料，有多种尺寸、枕木块和端部支撑选择。SteadyRail的负载能力可达3400磅，行程长度可达48英寸。 SteadyRail使用圆轴和滚珠衬套来提供平滑、低摩擦的运动。由于强调简单和耐用，SteadyRail有几个不同的阶段和版本，使其成为一个可以做所有事情的运动解决方案。将SteadyRail作为无驱动的直线导轨使用，或作为滚珠丝杠驱动的直线执行器使用，可轻松安装NEMA 23或NEMA 34电机。使用预配置的SteadyRail运动系统，节省设计时间，简化供应链，这些系统有标准化的孔型用于安装和连接。 SteadyRail标准配备了几种不同尺寸的自动调心枕木块轴承，以及几种不同的支撑方式。每种尺寸都包括用于简单安装的标准系列的单宽或双宽枕木块，具有可调节间隙的可调系列，或用于长行程应用的开放系列。此外，SteadyRail有四种不同的端部支撑系统，包括端部支撑、连续支撑、双端支撑和双连续支撑。 低维护 增加了独立功能的驱动部件 集成了滚珠丝杠驱动机构 可作为一个完整的运动系统 低摩擦系数，典型值为0.003 选择 行程范围从6英寸到42英寸冲程长度 无支撑或连续支撑的圆轴直线轴承 有多种直径和负载能力的碳钢或不锈钢轴套 无驱动或带有不同直径和导程的滚珠丝杠驱动机构 电机安装法兰盘和轴耦合器的组合 精密加工和阳极氧化的铝制部件 控制包 BW可以提供完整的、经济的线性运动系统。连续支持的3B系统可以提供步进电机、伺服电机、控制器、驱动器，甚至HMI用户界面。我们为这些连续支持的系统使用标准的电机安装配置。请致电我们的应用工程团队，讨论您的要求。
